一文帶你了解：如何區分5 軸、3+2軸和 4+1 軸加工中心

在精密制造的廣闊領域里，機加工在復雜零件的成型與切割環節中占據著至關重要的地位。技術的不斷前行持續地為人們開發出更加高效的加工方式，以此來實現令人驚嘆的精度以及卓越的多功能性，其中，五軸加工、3+2 五軸加工和 4+1 五軸加工配置在行業內被廣泛應用。然而如何根據自己的加工需要選擇最適合自己的方式呢？接下來將介紹三種加工方式的不同點，以便你們更好地選擇：

一、定義與運動方式

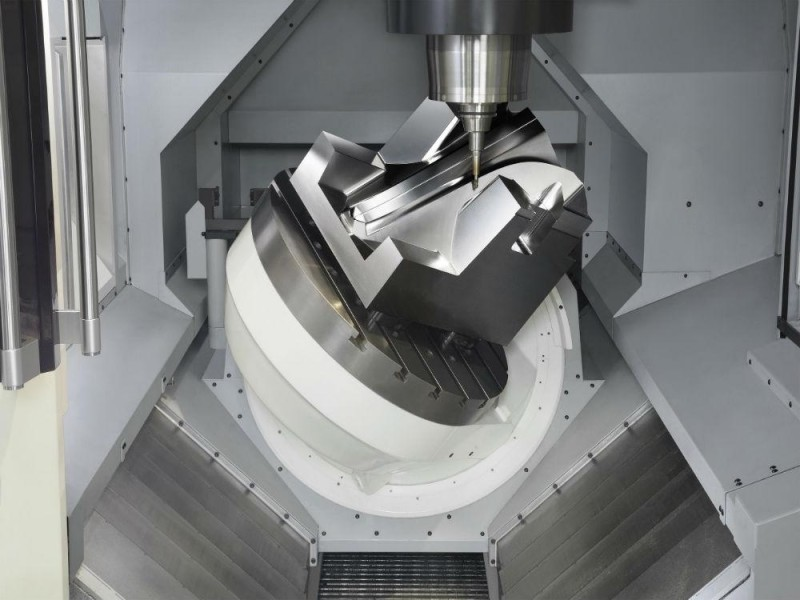

5 軸加工中心

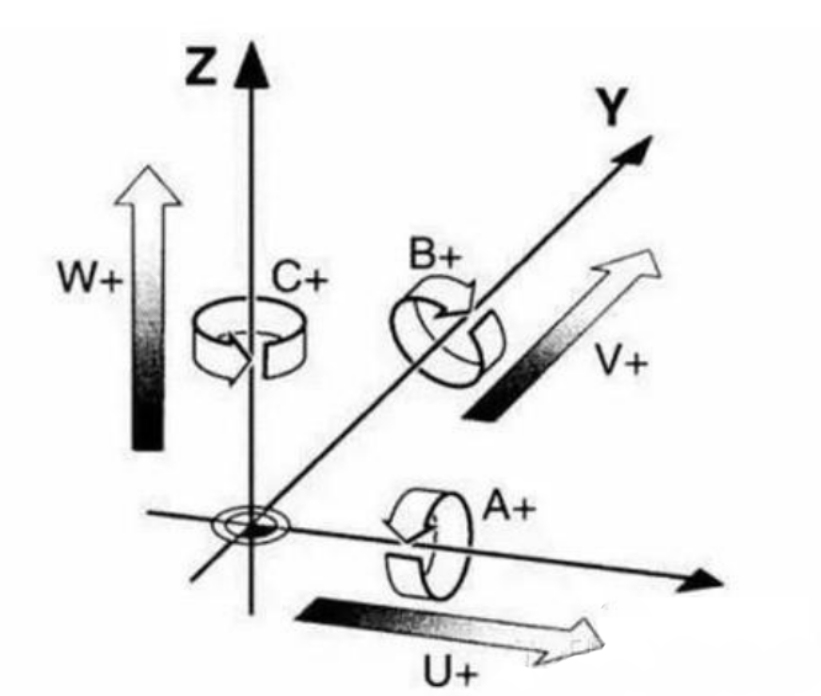

5 軸加工是指在三個線性軸（X、Y、Z）的基礎上，再加上兩個旋轉軸（A、B、C 軸中的兩個）。這兩個旋轉軸可以實現刀具與工件在不同角度的相對運動，使刀具能夠以任意角度接近工件進行切削。 例如，在加工復雜曲面零件時，5 軸加工可以通過同時控制五個軸的運動，使刀具始終保持最佳的切削角度，從而提高加工效率和表面質量。
	?

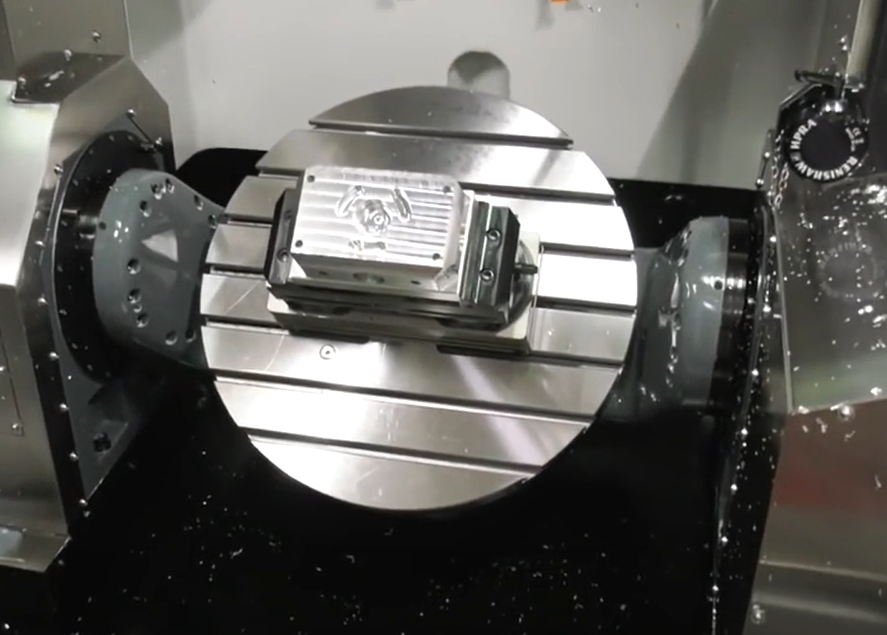

3+2軸加工中心

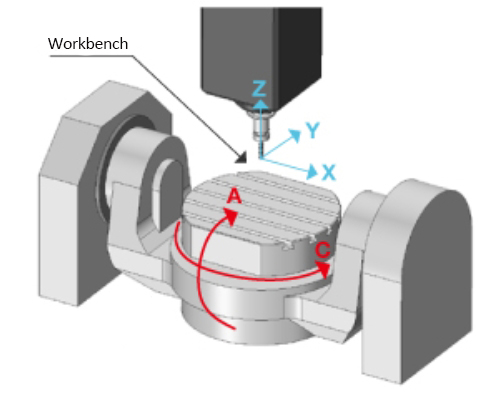

3+2 加工也稱為定位五軸加工。它是先通過三個線性軸（X、Y、Z）將刀具定位到一個特定的位置，然后通過兩個旋轉軸（通常是 A 軸和 C 軸）將工件旋轉到一個特定的角度進行加工。 這種加工方式并不是真正的五軸聯動加工，而是在不同的加工位置分別進行定位和旋轉操作，以實現復雜形狀的加工。

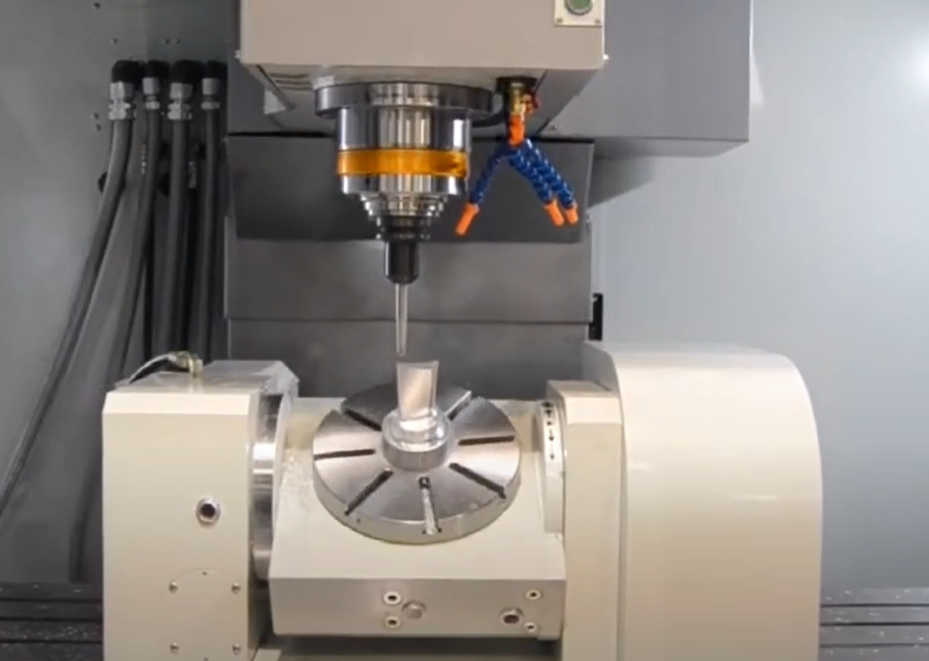

4+1軸加工中心
4+1軸加工是在四個線性軸（X、Y、Z 和一個旋轉軸，通常是 A 軸或 B 軸）的基礎上，再加上一個固定的角度。這個固定角度可以通過夾具或工件的特殊設計來實現。 例如，在加工一些具有特定角度要求的零件時，可以通過將工件固定在一個特定的角度上，然后使用四個線性軸進行加工。

二、加工能力與應用場景

5 軸加工：

加工能力：能夠實現復雜曲面的高精度加工，如航空航天零件、汽車模具等?？梢栽谝淮窝b夾中完成多個面的加工，減少裝夾次數，提高加工精度和效率。

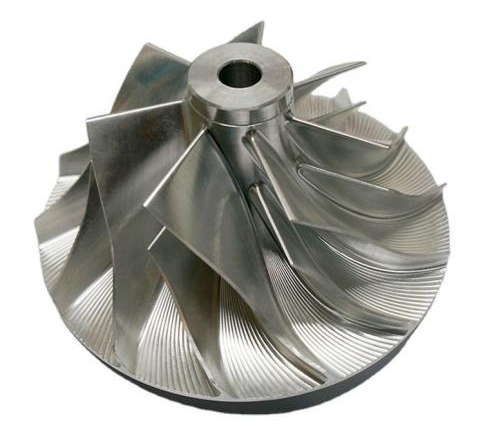

應用場景：適用于加工形狀復雜、精度要求高的零件，如葉輪、葉片、復雜模具等。能夠加工出具有高質量表面和精確尺寸的零件。

3+2 加工：

加工能力：可以實現一定程度的復雜形狀加工，但相比真正的 5 軸加工，其加工能力有限。主要用于加工一些具有特定角度要求的零件，或者在一些無法進行真正五軸聯動加工的情況下使用。

應用場景：適用于加工一些需要特定角度加工的零件，如斜孔、斜面等。在一些小型加工中心上也可以實現 3+2 加工，以提高加工能力。

4+1 加工：

加工能力：相對較為簡單，主要用于加工一些具有特定角度要求的零件。由于只有一個旋轉軸加上一個固定角度，其加工能力不如 5 軸加工和 3+2 加工。

應用場景：適用于加工一些簡單的具有特定角度要求的零件，如一些小型零件的特定角度加工。在一些低成本的加工設備上也可以實現 4+1 加工。

三、編程與操作難度

5 軸加工：

編程難度：5 軸加工的編程相對較為復雜，需要掌握五軸編程的技術和方法。需要考慮刀具路徑的規劃、刀具與工件的干涉避免、旋轉軸的運動控制等問題。

操作難度：操作 5 軸加工設備需要較高的技術水平和經驗。操作人員需要熟悉設備的操作界面、控制系統和編程方法，能夠準確地控制五個軸的運動。

3+2 加工：

編程難度：3+2 加工的編程相對簡單一些，因為它不是真正的五軸聯動加工。編程時主要需要考慮三個線性軸的定位和兩個旋轉軸的角度設置。

操作難度：操作 3+2 加工設備相對容易一些，但也需要一定的技術水平和經驗。操作人員需要熟悉設備的操作界面和控制系統，能夠準確地進行定位和旋轉操作。

4+1 加工：

編程難度：4+1 加工的編程相對較為簡單，類似于三軸加工加上一個固定角度的設置。編程時主要需要考慮四個線性軸的運動和固定角度的設置。

操作難度：操作 4+1 加工設備相對容易一些，對于一些具有一定三軸加工經驗的操作人員來說，比較容易上手。

總之，5 軸加工、3+2 加工和 4+1 加工在運動方式、加工能力、應用場景、編程與操作難度等方面存在一定的區別。在選擇加工方式時，需要根據具體的零件要求、加工設備和技術水平等因素進行綜合考慮。
