在當今全球制造業激烈競爭、不斷追求卓越的大背景下，科技的飛速發展正重塑著各個行業的生產模式。其中，五軸立式加工中心憑借其卓越的加工能力和無與倫比的高精度特性，穩穩地占據了眾多制造領域的核心位置，為各種復雜精密的制造任務提供了強有力的支持，不斷推動著制造業的技術革新與發展。
從技術原理層面來看，五軸立式加工中心擁有 X 軸、Y 軸、Z 軸三個直線運動軸以及 A 軸和 C 軸兩個旋轉軸。獨特的五軸協同運動，使機床能夠在三維空間內完成極其復雜的運動軌跡，加工出各種精密的三維曲面，實現多角度、多方向的切削作業。
五軸立式加工中心的特點：
| 高精度 | 多軸聯動實現精準加工,可以讓刀具從不同的角度和方向?qū)ぜM(jìn)行加工，能夠更好地適應復雜零件的形狀，避免了因多次裝夾或單一方向加工可能導致的誤差累積，從而大大提高了加工精度。配備高精度的控制系統，能夠?qū)庸み^程中的各項參數進行精確的控制和監測，如進給速度、主軸轉速、切削深度等。并且可以實時反饋加工過程中的數據，以便及時調整加工參數，確保加工精度的穩定性。同時，控制系統還具備誤差補償功能，能夠?qū)C(jī)床本身的幾何誤差、熱變形誤差等進行補償，進一步提高加工精度。 |
| 高效性 | 擁有強大的主軸和驅動系統，能夠提供較高的切削速度和進給速度，大大縮短了加工時間。五軸立式加工中心可以通過一次裝夾完成復雜零件的多個面、多個角度的加工，避免了多次裝夾帶來的時間浪費和誤差風險。這不僅減少了裝夾次數和輔助時間，還提高了加工的連貫性和一致性，使得整個加工過程更加高效。可實現自動換刀、自動對刀、自動測量等功能，減少了人工干預的時間和工作量，提高了加工效率。并且可以通過編程實現批量生產，進一步提高生產效率。 |
| 靈活性 | 能夠加工各種復雜的零部件，包括曲面、斜面、異形結構以及各種不規則形狀的零件。五軸立式加工中心都能夠勝任，具有很強的適應性。 |
| 智能化 | 配備智能監控系統，能夠?qū)崟r(shí)監測機床的運行狀態，如主軸的溫度、振動、刀具的磨損等，并對這些數據進行分析和處理。當機床出現異常情況時，能夠及時發出警報并提供故障診斷信息，方便操作人員進行維護和維修，減少了機床的停機時間，提高了設備的可靠性和穩定性。可以與其他設備進行集成，如機器人、自動化輸送線等，組成自動化生產系統，實現生產過程的自動化和智能化，支持遠程控制和管理，操作人員可以通過網絡在遠程對機床進行監控、操作和管理， |
五軸立式加工中心的應用：
| 航空航天 | |

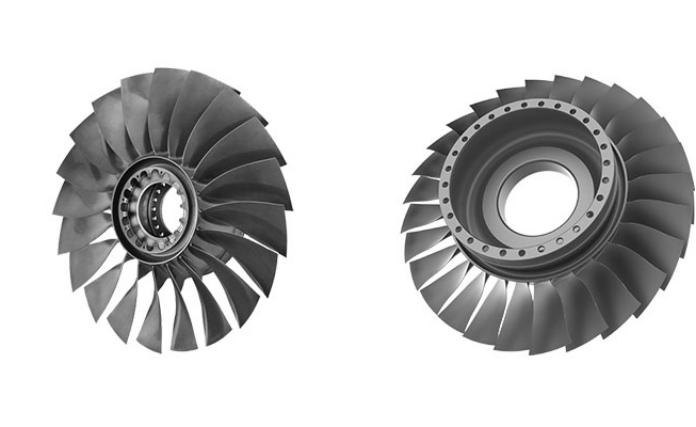

| 五軸立式加工中心在航空航天應用廣泛。用于加工發動機的渦輪葉片、燃燒室等關鍵部件，能精準塑造復雜形狀，確保性能。在飛機結構件方面，可加工機翼、起落架、機身框架等，保證強度與氣動性能。還能制造航空零部件模具，實現高精度生產。同時，在零部件修復和改裝上也發揮重要作用，如修復發動機葉片，延長其使用壽命，為航空航天制造提供了強大的技術支持，助力行業發展。 |  |
| 汽車制造 | |

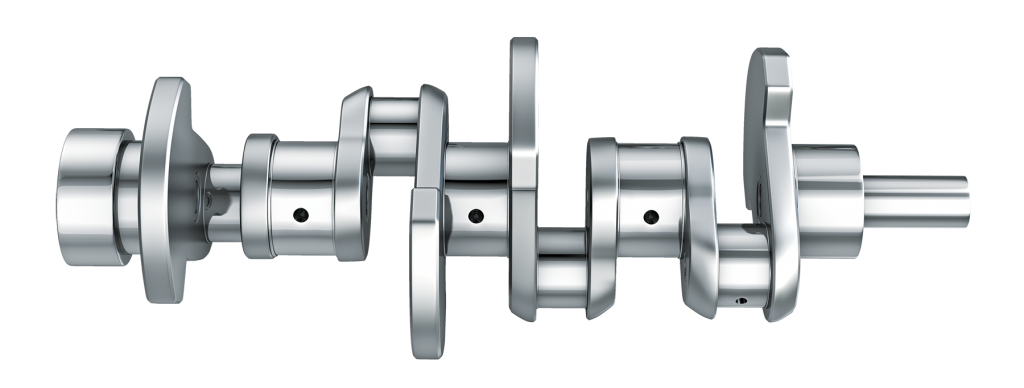

| 五軸立式加工中心在汽車制造中作用關鍵?？杉庸ぐl(fā)動機缸體、曲軸等復雜零部件，提升精度與性能。用于制造汽車底盤的懸掛系統等部件，確保質量與可靠性。 |  |
| 模具制造 | |
| 五軸立式加工中心在模具制造領域表現出色。它可用于加工注塑模具、壓鑄模具等各類復雜模具。能精準雕刻模具的復雜型腔、型芯，確保尺寸精度和表面質量。在模具的滑塊、斜頂?shù)冉Y(jié)構加工上也游刃有余。通過一次裝夾完成多面加工，減少工序，提高模具制造效率。
|
 |
| 醫療行業 | |
| 五軸立式加工中心在醫療行業應用廣泛。用于制造骨科植入物，如人工關節、脊柱內固定器等，確保與骨骼適配，提升手術效果。在牙科領域，加工義齒和牙種植體，滿足個性化需求。還能制造精密手術器械，像手術刀、內窺鏡介入器械等，保障手術安全高效。此外，在醫療器械研發中，可快速制造原型件，驗證創新設計，助力縮短研發周期、降低成本，推動醫療技術不斷發展，為醫療行業提供了強大的技術支持。 |  |

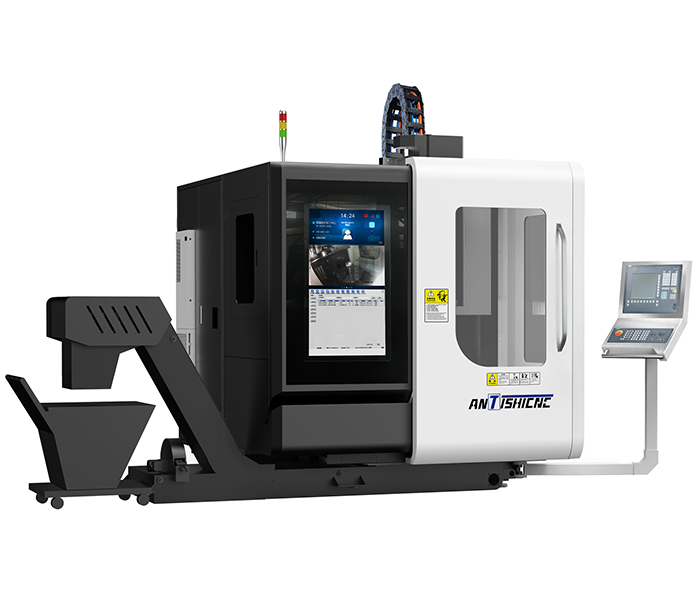

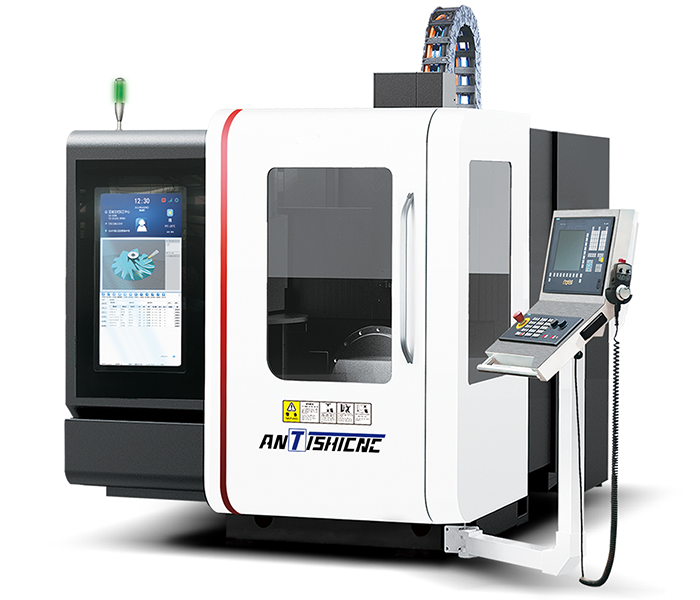

V5-630B是上海鞍提仕機械設備有限公司制造的高性價比五軸立式加工中心，采用穩定的C型結構，標配自主研制的電主軸和直驅搖籃數控轉臺、ATC圓盤刀庫，可實現復雜零件的一次裝夾、五面加工/五軸聯動高效加工，滿足多品種小批量汽車、電子、變速箱、發動機、醫療器械等領域高精度零件的多工序、柔性、復合加工。

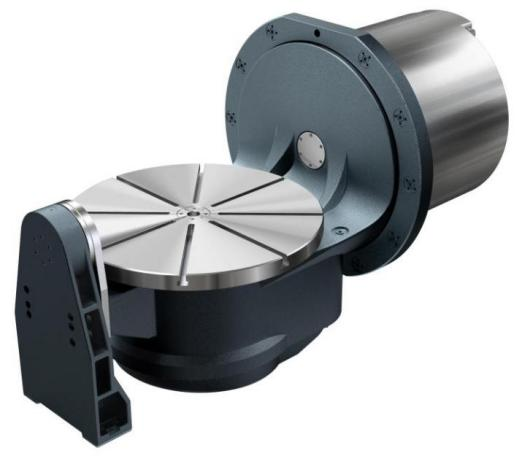

BC630直驅轉臺
采用高精度力矩電機，零傳動間隙，無損，配備高精度絕對值編碼器，用水冷機進行恒溫冷卻，具有高剛性、高精度、高動態響應等優點。工作臺采用8條14mm輻射狀T型槽，最大承載500kg（水平）、300kg（垂直）。
力矩電機 B軸2540Nm C軸700Nm
定位精度 6”
高剛性轉臺專用 YRT 軸承
液壓鎖緊 B軸4000Nm C軸1400Nm
 |
 |

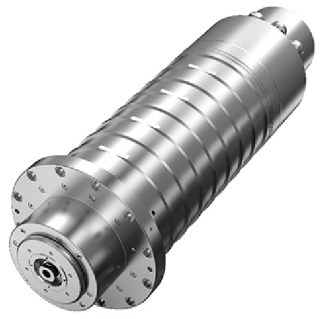

HSKA63/BT40電主軸
電主軸采用高效異步內裝電機，端部配有冷卻噴嘴，對刀具進行冷卻，具有高轉速、高精度、高動態響應等優點，可實現無級調速，內置高精度編碼器，可實現定向準停和剛性攻絲。
高效銅轉子異步內裝電機
軸承定壓預緊，可實現超高轉速
動平衡等級G1
噪音低、熱變形小
動態回轉精度高
 |
 |
技術參數如下：
| Item | Specifications | Unit | ||||
|
Turning-?table |
Turning-table diameter | φ630 | mm | |||
| Max horizontal load | 500 | kg | ||||
| Max vertical load | 300 | |||||
| T-groove?(number?x width) | 8×14 | Unit×mm | ||||
|
Machining Range |
X-axis | 600 | mm | |||
| Y-axis | 450 | mm | ||||
| Z-axis | 400 | mm | ||||
| B-axis | -35～+110 | ° | ||||
| C-axis | 360 | ° | ||||
| The distance from
end face of spindle to working table |
Max | 550 | mm | |||
| Min | 150 | mm | ||||
|
Spindle |
Cone hole | HSKT63 | ||||
| Rated speed | 2000 | rpm | ||||
| Max speed | 12000 | rpm | ||||
| Output torque of motorized spindle (S1/S6) | 72/88 | N.m | ||||
| Output power of motorized spindle (S1/S6) | 15/18.5 | kW | ||||
|
Axis of coordinates |
Rapid movement | X-axis | 36 | m/min | ||
| Y-axis | 36 | |||||
| Z-axis | 36 | |||||
| Turning-table max speed | B-axis | 80 | rpm | |||
| C-axis | 800 | rpm | ||||
| X/Y/Z axis motor power | 2.2/2.2/2.2 | kW | ||||
| B/C axis motor power | 13.3/30 | kW | ||||
| B axis
|
Rated torque
|
2540 | N.m | |||
| c-axis
|
Rated torque | 360 | N.m | |||
|
Tool?libary |
Type | Disc?type | ||||
| Tool selection?method | Two-way proximity selection | |||||
| Tool?libary capacity | 24 | T | ||||
| Max?tool?length | 300 | mm | ||||
| Max?tool weight | 8 | kg | ||||
| Max?diameter?of?tool?libary | Full?tool | Φ80 | mm | |||
| Adjacent empty?tool | φ150 | mm | ||||
| Weight | 7500 | kg | ||||
| Capacity | 60 | KVA | ||||
綜上所述，五軸立式加工中心是精密機械加工的明智選擇，在未來，隨著技術的不斷成熟和成本的逐漸降低，將有望于更多領域內得到廣泛的應用，并推動各行業的高質量發展，提升產品的精度、性能與可靠性，為制造業的智能化升級和創新發展提供了強有力的支撐。我公司的工程師將與您一起，為您匹配最合適的解決方案。
