絲桿是如何加工的？

絲桿的工作原理：
絲桿軸上有一個螺旋線，而螺母上則有與之相配合的螺旋槽，當絲桿軸旋轉時，螺母便沿著絲桿軸的軸向方向移動，將旋轉運動轉化成線性運動。

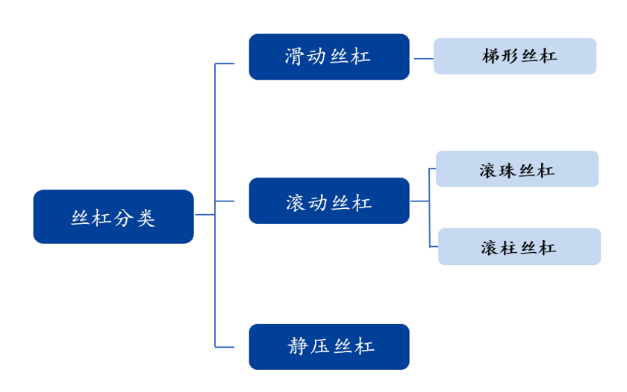

絲桿的種類：

根據摩擦特性，絲桿可以分為滑動絲桿、滾動絲桿以及靜壓絲桿。

滑動絲桿與滾動絲桿具有不同精度標準：

1）滑動絲桿有4~9共6個等級，精度依次降低，其中4級最高，一般很少使用；5級用于精密儀器與精密機床，如坐標鏜訂、螺紋磨床等；6級用于精密儀器、精密機床和數控機床；7級用于精密螺紋車床、齒輪加工機床及數控機床；8級用于一般機床，如臥式車床、銑床；9級用于刨床、鉆床及一般機床的進給機構。

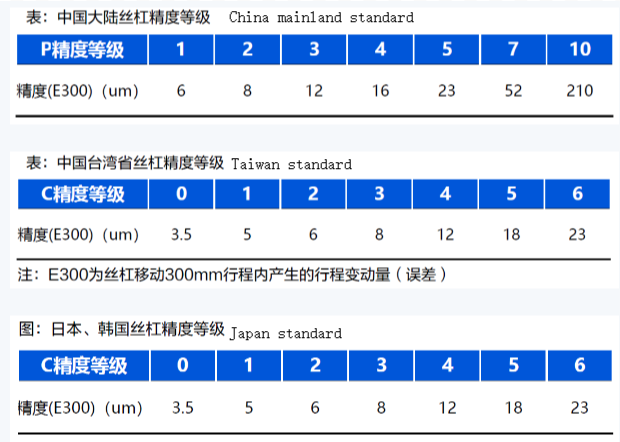

2）滾動絲桿一般有6~7個精度等級，如在JIS標準中，滾珠絲桿精度等級分為C0、C1、C3、C5、C7、C10共6個等級，而國內等級精度分為P1、P2、P3、P4、P5、P7、P10共7個等級。

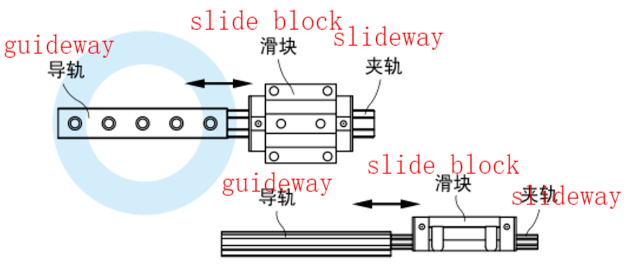

滑動絲桿：主要由絲桿、螺母、滑塊和導向裝置等組成。	結構簡單，制造方便，常用于恒速傳動領域，如數控機床、注塑機、模壓機等。絲桿通過在螺母中旋轉來傳遞運動，螺母是與絲桿螺距相同的螺紋，與絲桿進行相對運動，滑塊與絲桿一起運動，將旋轉運動轉化為直線運動，導向裝置用來支撐和引導滑塊沿著絲桿軸向方向移動。此外，還包括一些輔助部件，如潤滑系統、密封件等，用于保持絲桿的正常運行和防止外部環境對絲桿的影響?；瑒?dòng)絲桿的摩擦阻力較大，傳動效率較低，定位精度和軸向剛度較差。

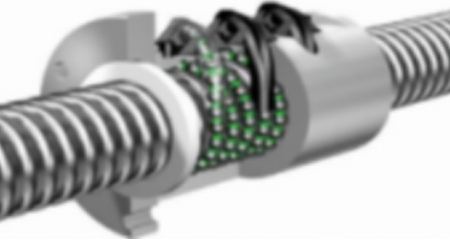

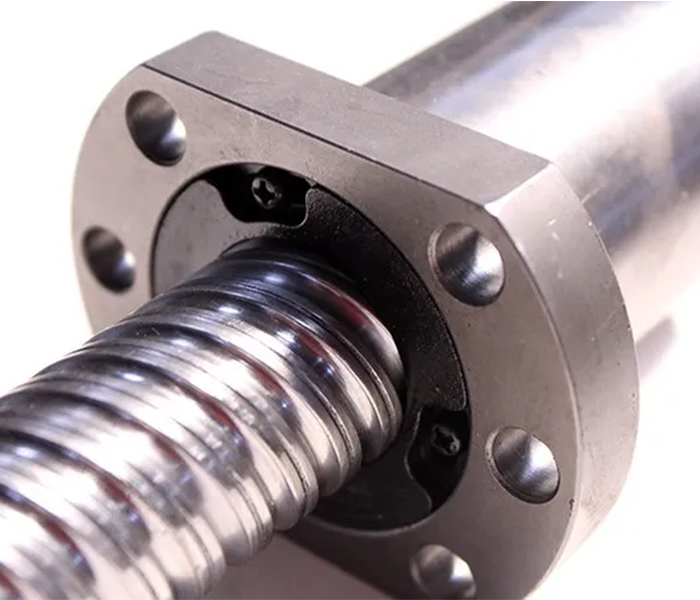

滾珠絲桿：由螺桿、螺母、滾珠和預壓片組成。	螺紋軸表面刻有螺紋形狀的凹槽，用于放置滾珠，螺母是與螺紋軸配合使用的零件，內部有與滾珠相匹配的導槽，滾珠位于螺紋軸和螺母之間，預壓片用于對滾珠施加預壓力，消除間隙并提高絲桿的剛度。反向器、防塵器用來保證滾珠絲桿的正常運行和防止外部環境對絲桿的影響。滾珠絲桿相比于普通的梯形絲桿，其在自鎖性、傳動速度、使用壽命、精度和傳動效率方面優勢明顯。滾珠絲桿采用滾珠和鋼球等滾動體，不僅適用于更高速的運動，相對應的機械損耗也較小，其線性運動精度要比滑動類型絲桿更高，并且在傳動精度穩定性方面表現更出色，使用壽命更長。
?

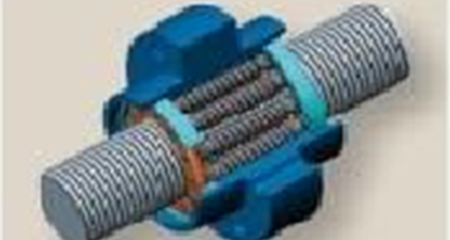

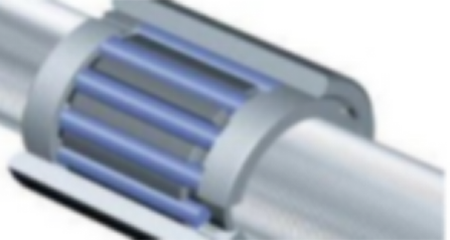

滾柱絲桿：由螺桿、行星滾柱、螺母組成。	原理：絲桿是牙型角為90°的多頭螺紋，滾柱是具有相同牙型角的單頭螺紋，其牙型輪廓通常加工成球面，目的是提高承載能力、降低摩擦、提高效率。螺母是具有與絲桿相同頭數和牙型的內螺紋。若干個滾柱沿絲桿圓周方向均勻分布，當絲桿旋轉時，滾柱既繞著絲桿軸線公轉，又繞自身軸線自轉。滾柱與螺母具有相同的螺旋升角，與螺母嚙合時能夠確保純滾動并且沒有相對軸向位移。 特點：滾柱絲桿在滿足精度的同時，承載能力大大加強，但是其結構復雜、加工難度大和成本較高。滾柱絲桿采用滾柱作為滾動體，相比滾珠絲桿具有更大的接觸面積，能夠承受更大的負荷和沖擊，因此具有高剛性和高效率的特點。另外，制造精度和傳動精度都很高，能夠保證設備的精確定位和穩定運動。
?

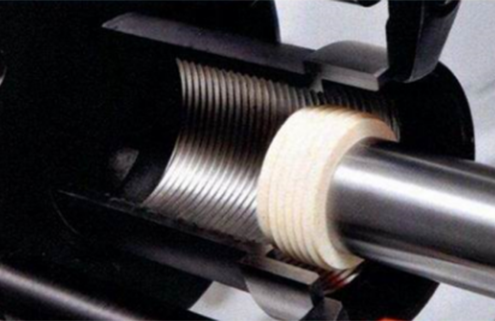

靜壓絲桿：由絲桿、螺母、液壓缸、油管、油泵以及控制閥等構成。 ?	絲桿為外螺紋，螺母為內螺紋，絲桿和螺母運動需要的壓力由液壓缸提供，油管用于傳輸液壓油，油泵為液壓系統提供動力，控制閥用于控制液壓油的流量和方向，從而控制絲桿和螺母的運動方向和速度。靜壓絲桿常應用于精密機床及數控機床的進給機構中，工作原理是通過液壓系統將壓力油進入到螺紋牙上的油腔內，在接觸面上形成壓力油膜產生平衡液壓力，在螺母和螺桿之間有一層壓力油膜，使絲桿副與螺母不直接接觸，在壓力油膜上滑動，零件之間處于液體摩擦狀態。靜壓油膜位于靜壓螺母和精密絲桿之間，靜壓螺母和絲桿本身并不接觸，因此幾乎沒有磨損，具有很好的減震性和靜音性。靜壓絲桿的摩擦阻力很小，磨損小，效率高。其螺紋牙形與標準梯形螺紋牙形相同，目的在于獲得良好油封及提高承載能力，但是調整比較麻煩，而且需要一套液壓系統，工藝復雜，成本較高。
?

滾柱絲桿與滾珠絲桿相比的優勢：

（1）滾柱與絲桿接觸半徑更大，且所有滾柱同時參與嚙合，接觸點多，比滾珠絲桿在相同絲桿直徑下承載能力提高6倍、相同負載下比滾珠絲桿節省1/3空間、壽命提高14倍、工作環境溫度范圍提高2倍。當滾柱絲桿直徑為120 mm時，其推力可達120 t。
（2）滾柱絲桿用滾動摩擦代替滑動摩擦，與滾珠絲桿傳動效率相當，潤滑良好的情況下效率可達90%。
（3）滾柱相對于螺母沒有軸向運動，因此具有加速、旋轉和減速的能力，轉速可達6000 r/min，直線速度2 m/s，加速度7000rad/s2，滾珠絲桿難以做到。
（4）采用行星機構控制滾柱運動，不需要滾動件循環裝置，且高速運轉時產生的振動噪聲較小。

絲桿分類???????????????????????????????????????????	細分品類	圖示????	優勢	劣勢

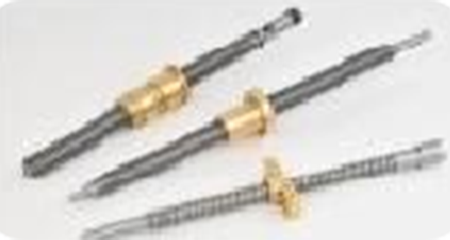

滑動絲桿	梯形絲桿等		結構相對簡單，制造成本較低，具備自鎖能力	容易磨損，使用壽命相對較短，且無法達到高精度的傳動效果

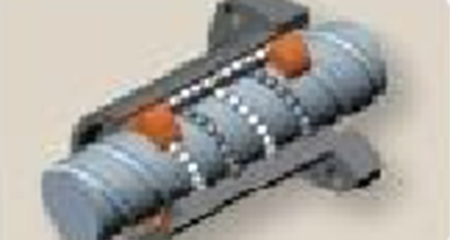

滾動絲桿	滾珠絲桿		傳動效率高，線性運動精度高于滑動絲桿，傳動可逆，可實現高速進給和微進給，售價較滾柱絲桿低	制造難度較大，承載能力較低

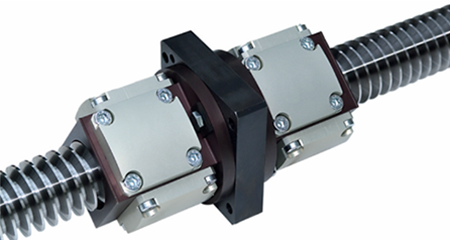

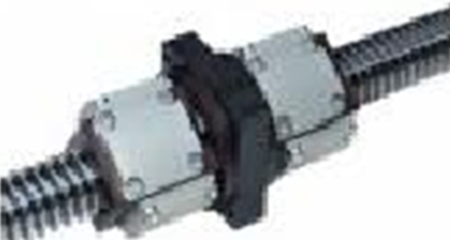

?	滾柱絲桿		在定位精度、速度、加速度、使用壽命、承載力、傳動效率、剛度方面優于滾珠絲桿	結構復雜，制造難度高，制造成本高，售價高
靜壓絲桿			摩擦阻力很小，磨損小，效率高；運行時沒有哚音和振動；傳動精度高；	對油膜的要求高；油膜厚度受溫度和壓力的影響較大，對工作環境的要求較高；需要專門的液壓系統來提供壓力油，增加了系系統復雜性和成本

絲桿部件加工難度高，對設備要求高。

絲桿有淬硬絲桿和不淬硬絲桿兩種，前者的耐磨性較好，能較長時間保持加工精度，但加工工藝復雜，必須有高精度的螺紋磨床和專門的熱處理設備，而后者只需要精密絲桿車床。絲桿是細長柔性軸，剛性較差，結構外形復雜，有很高的螺紋表面要求，還有階梯、溝槽等，所以，在加工過程中易出現變形，因此對加工工藝的要求很高。而螺母的內螺紋要求與絲桿外螺紋精確匹配，對精度的要求同樣還很高。此外，高精度滾珠絲桿需要對螺紋、溝槽進行精磨加工，生產效率難以提高。

加工難點：

（1）對外圓和螺紋需要分多次加工，逐步減少切削量，從而逐步減少切削力和內應力，減少加工誤差，提高加工精度。

（2）每次粗加工外圓及粗加工螺紋后都要進行時效處理，以便消除內應力。絲桿的精度要求越高，時效處理的次數也越多。

（3）每次時效處理后都要重新打中心孔或修磨中心孔，以修止時效處理時產生的變形；并除去氧化皮等，使加工有可靠而精確的定位基面。

（4）每次加工螺紋前，先加工絲桿外圓（切削量很小），然后以絲桿外圓和兩端中心孔作為定位基面加工螺紋，逐步提高螺紋加工精度。

絲桿加工工藝類型：

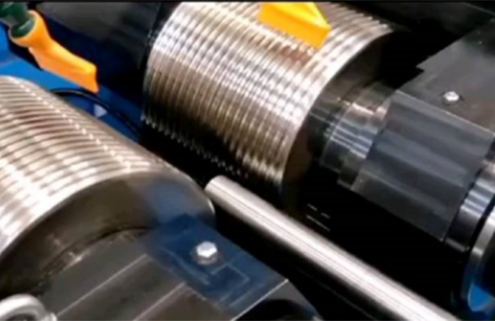

冷軋	優勢是簡單，步驟短，但是采用冷加工工藝、用模具壓出，精度偏低，僅能達到P7級別。

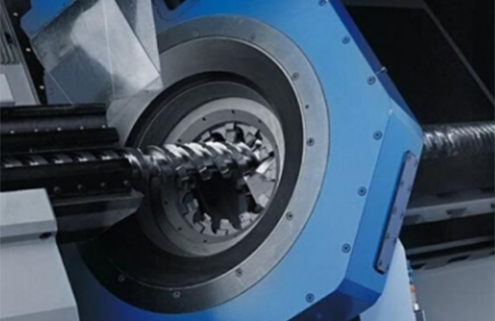

旋風銑	旋風銑是刀盤帶動刀具作高速旋轉運動，工件緩慢軸向進入，刀具作徑向深入切削。優點是生產效率高，并能達到一定的精度（P3級，截形輪廓精度±5μm，圓柱度5μm，表面粗糙度值Ra=0.4μm）。對應的設備為旋風銑床

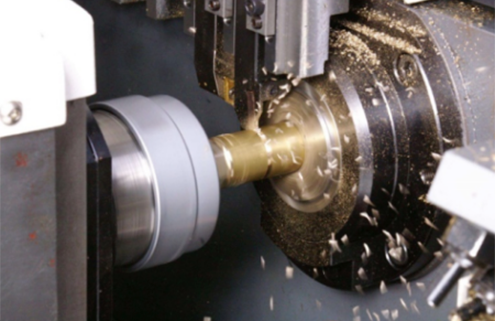

硬車	又稱之為以車代磨，其采用螺紋滾道硬車削技術，生產速度快、加工效率高，但是精度沒有磨床的精度高。對應的設備為車床。
砂輪磨削	以先車后磨的方式進行加工制造生產，先把原材料車削到一定精度，再用專用絲桿磨床先粗磨再精磨到所需要的尺寸。這種加工方式優點是精度高，可以達到P1級別

絲桿作為一種重要的機械傳動部件，在眾多領域發揮著關鍵作用。隨著制造業的不斷發展，對絲桿的性能和精度要求將持續提高，相信在技術的不斷進步下，中國在絲桿加工工藝方面也將不斷優化，從而更好地滿足各行業日益增長的需求，推動機械傳動領域的進一步發展。
