如何用數控外圓磨床加工齒輪軸？

數控外圓磨床是一種高精度的金屬切削機床，主要用于對圓柱形或圓錐形等回轉體零件的外圓柱面、外圓錐面及軸肩端面等部位進行精密磨削加工，以達到所需的尺寸精度、形狀精度和表面粗糙度。通過數控系統控制砂輪和工件的相對運動，砂輪高速旋轉作為主運動，對工件表面進行切削，去除多余的材料。同時，工件做旋轉的圓周進給運動，并且在軸向做直線進給運動，使砂輪能夠逐步磨削整個工件表面，從而實現對工件外圓的精密加工。

近日，有一個齒輪軸的生產廠家找到我們，想要買一臺外圓磨床進行磨削加工，要求我們給他匹配一臺適合的機器，工件長度在160mm-400mm,工件直徑在20mm-35mm,根據他的需要，我們匹配了一臺合適的外圓磨床可以滿足客戶的需求，客戶很滿意。

齒輪軸是指支承轉動零件并與之一起回轉以傳遞運動、扭矩或彎矩的機械零件。它主要用于支撐齒輪等轉動部件，通過與這些部件的配合，實現動力的傳遞和運動的控制。在機械傳動系統中，齒輪軸起到了至關重要的作用，它將動力從一個部件傳遞到另一個部件，確保整個系統的正常運行。

數控外圓磨床加工齒輪軸步驟

1.加工前準備

研讀圖紙：明確齒輪軸尺寸、精度等要求。

選定設備：依齒輪軸規格、精度確定磨床。

準備工裝：挑合適夾具，確保工件定位夾緊穩固。

選裝砂輪：據材料確定砂輪，正確安裝并調平衡。

準備刀具：需切槽等加工則裝好刀具并調位。

檢查坯料：核查坯料尺寸、硬度，清理表面毛刺。

2.對刀與參數設定

安裝工件：用夾具裝夾齒輪軸，保證其與磨床主軸同軸。

對刀：手動或自動讓砂輪靠近工件，確定對刀點。

設定參數：在數控系統輸入砂輪轉速、進給速度、磨削深度等參數，區分粗精磨參數 。

3.加工過程

粗磨：啟動磨床，按參數粗磨，留 0.5 – 1mm 精磨余量。

測量：停機測量尺寸，偏差超限時調整參數。

精磨：嚴控參數精磨，磨削深度 0.05 – 0.1mm。

4.加工后處理

拆卸工件：關閉電源，松開夾具取下齒輪軸，防碰傷。

檢驗：全面檢測尺寸、形狀精度和表面粗糙度。

清理保養：清除工件碎屑、冷卻液，保養磨床。

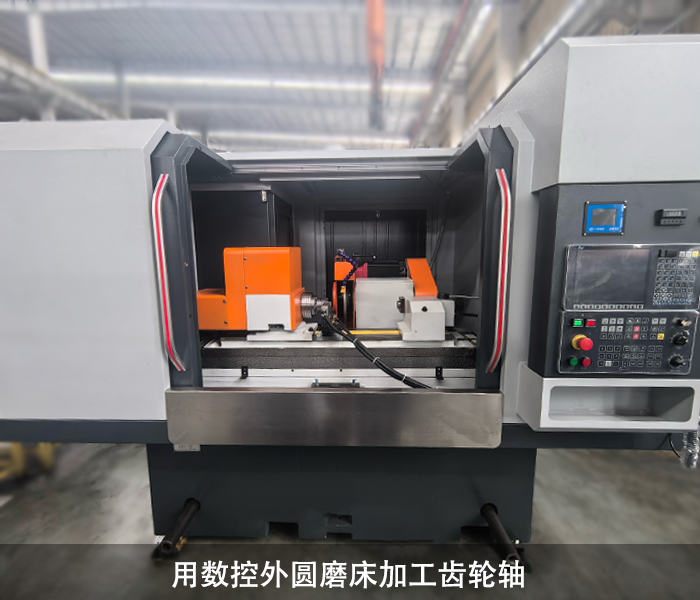

根據客戶的需要，最終我們匹配了MK1320數控外圓磨床，本機床為兩軸聯動數控外圓磨床。機床整體結構采用工作臺移動式T型布局，主要由床身、工作臺、頭架、尾架、墊板、砂輪架構成。床身、工作臺、墊板、橫向滑板、砂輪架等基礎構件均采用樹脂砂造型，高強度低應力的HT300珠光體鑄鐵材料，具有高剛度和優良的精度穩定性。

我公司的工程師將與您一起，為您匹配最合適的解決方案。
