如何用瑞士型數控走心機加工異徑直通接頭

近日，一個客戶拿著圖紙和圖片找到我們公司，要加工異徑直通接頭，我們推薦了瑞士型走心機來加工這個工件，接下來由上海鞍提仕工程師為您介紹什么是異徑直通接頭和如何用走心機加工異徑直通接頭。

一、什么是異徑直通接頭

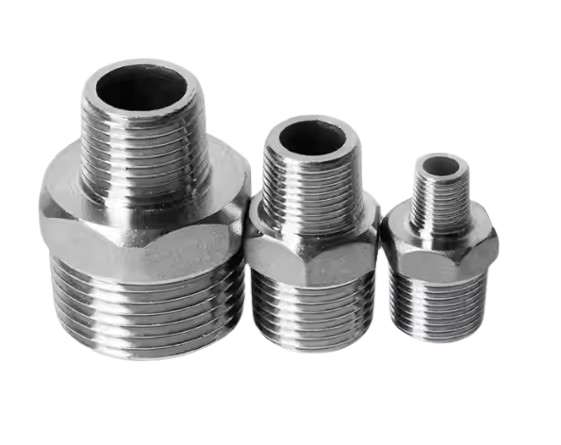

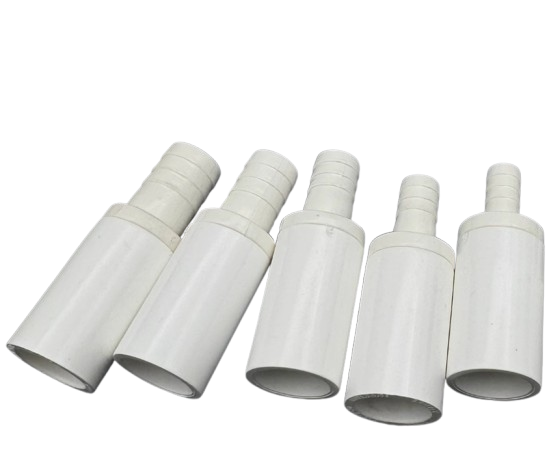

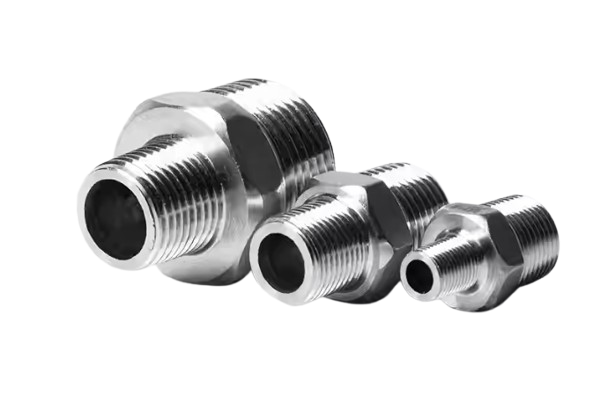

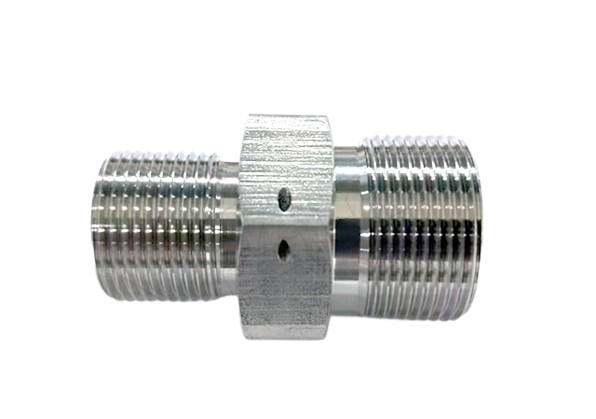

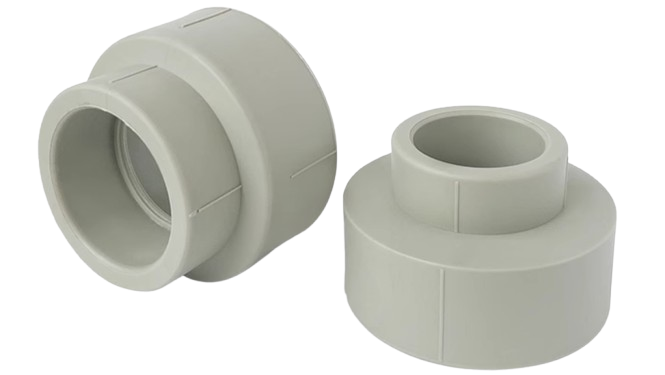

異徑直通接頭，也稱為變徑直通接頭，是一種用于連接不同直徑管道的管件。

1.結構特點

異徑直通接頭通常由兩個不同直徑的端口組成，中間部分呈直線形狀。其材質多樣，包括金屬（如不銹鋼、銅、鑄鐵等）和塑料（如 PVC、PPR 等）。接頭的兩端通常帶有螺紋、法蘭或其他連接方式，以便與管道進行連接。

?2.作用

?3.應用

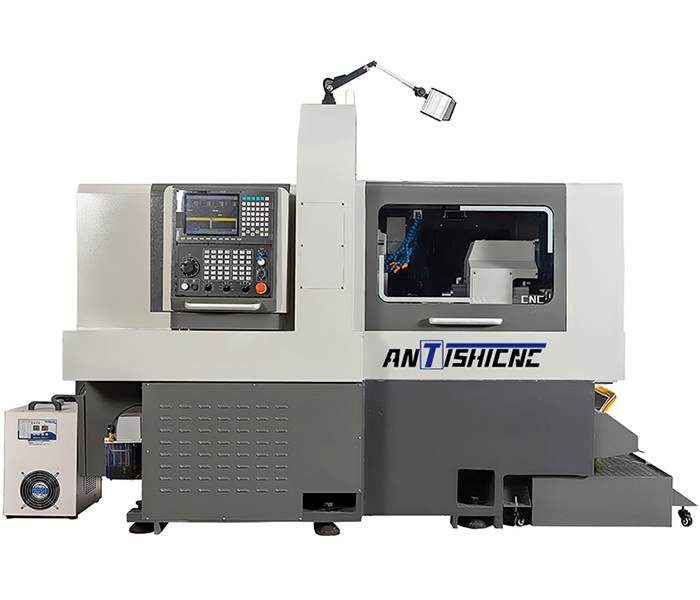

二、如何用走心機加工異徑直通接頭

1.準備工作

設計與編程

根據異徑直通接頭的圖紙要求，使用專業的編程軟件進行數控編程。確定加工工藝路線、切削參數（如切削速度、進給量、切削深度等）以及刀具的選擇。

考慮到異徑直通接頭的不同直徑部分，合理規劃加工順序，以確保精度和表面質量。

刀具選擇

選擇適合加工材料的刀具，通常包括外圓車刀、內孔車刀、切槽刀等。對于瑞士型車床走心機，刀具的尺寸和形狀要與機床的刀具系統相匹配。

考慮使用高質量的硬質合金刀具，以提高切削效率和刀具壽命。

材料準備

準備好所需加工的材料，確保材料的尺寸和質量符合要求。對于異徑直通接頭，常用的材料有不銹鋼、銅、鋁等。

對材料進行適當?shù)念A處理，如去除毛刺、清潔表面等。

2.加工過程

裝夾工件

使用合適的夾具將工件裝夾在走心機的主軸上。確保工件裝夾牢固，避免在加工過程中發生位移或振動。

對于細長的異徑直通接頭，可以考慮使用輔助支撐裝置，以提高加工的穩定性。

粗加工

首先進行粗加工，去除大部分余量。根據編程的工藝路線，使用外圓車刀和內孔車刀分別加工異徑直通接頭的外徑和內徑。

控制切削參數，確保粗加工的效率和刀具壽命。在粗加工過程中，要注意及時清理切屑，避免影響加工質量。

精加工

在粗加工完成后，進行精加工。調整切削參數，減小切削深度和進給量，以提高加工精度和表面質量。

使用高精度的刀具，對異徑直通接頭的外徑和內徑進行精細加工，確保尺寸精度和表面粗糙度符合要求。

對于有特殊要求的表面，如密封面，可以采用磨削或拋光等工藝進行進一步加工。

切槽和螺紋加工

根據設計要求，使用切槽刀在異徑直通接頭的適當位置進行切槽加工。確保槽的尺寸和位置精度。

如果需要加工螺紋，可以使用螺紋車刀進行螺紋加工。選擇合適的螺紋規格和切削參數，確保螺紋的質量和精度。

檢測與修正

在加工過程中，定期使用測量工具對異徑直通接頭的尺寸和精度進行檢測。如發現偏差，及時進行修正。

可以使用三坐標測量儀等高精度測量設備，對加工后的異徑直通接頭進行全面檢測，確保產品質量符合要求。

3.后處理與質量控制

清洗與防銹

加工完成后，對異徑直通接頭進行清洗，去除表面的切屑和油污?？梢允褂们逑磩┖统暡ㄇ逑丛O備進行清洗。

對清洗后的工件進行防銹處理，如涂抹防銹油或進行表面處理，以防止工件生銹。

質量檢驗

對加工后的異徑直通接頭進行嚴格的質量檢驗，包括尺寸精度、表面質量、螺紋質量等方面的檢查。

可以采用抽樣檢驗或全檢的方式，確保產品質量符合標準和客戶要求。

包裝與存儲

對合格的異徑直通接頭進行包裝，選擇合適的包裝材料和方式，以保護工件在運輸和存儲過程中不受損壞。

將包裝好的工件存放在干燥、通風的倉庫中，避免受潮、受熱和受擠壓。

總之，用瑞士型數控走心機加工異徑直通接頭需要精心設計加工工藝、選擇合適的刀具和夾具，并嚴格控制加工過程中的各項參數，以確保加工出高質量的產品。我公司的工程師將與您一起，為您匹配最合適的解決方案。
