H3高精密段差磨床，是一款本體及構件采用高級鑄鐵FC-30鑄成，經人工正?；療崽幚?，再經過自然時效處理。構件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界一流設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度的磨床。其設計理念和瑞士的一款5軸高精密數控外圓磨床一致，可采用切入或多層剝離的磨削方式，并集成了一套3軸機械手自動上下料系統。機床磨削直徑范圍為0.5-20mm. H3段差磨床是應用于刀具毛坯準備工序以及加工沖頭、復雜形狀模具和大長徑比工件的理想機型。

H3段差磨床，采用高精密切入或者多層剝離的磨削方式來加工各種零件，比如刀具毛坯、鏜刀毛坯，螺紋零件、平面零件以及非圓沖頭等。

近日，上海鞍提仕收到了一家俄羅斯專業做各種刀具的公司的詢價，客戶主要做一些沖頭，刀具，鏜刀，螺紋零件，異形沖頭等?？蛻?hù)主要工件直徑范圍是1-20mm，想要提高加工效率?？蛻?hù)聯系上我們后，我們了解到，客戶工廠有好幾臺5軸數控工具磨床，想在原來5軸數控工具磨床的基礎上，引入一臺H3段差磨床，用來做各種刀具毛坯準備工序，我們告訴客戶，一臺H3段差磨床加工的工件，可以同時滿足4臺5軸數控工具磨床毛坯件用料需求，能大大提高加工效率。

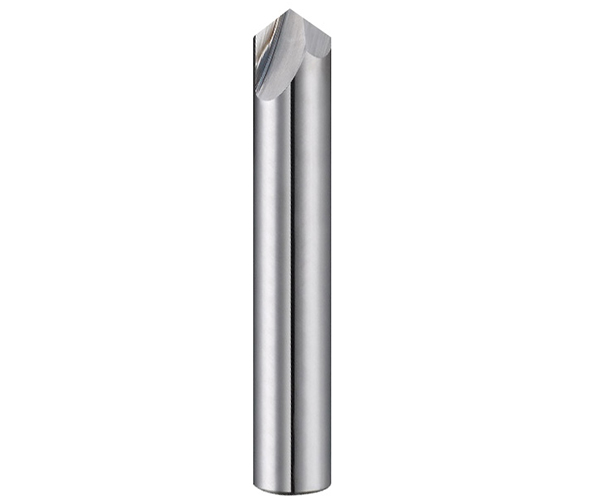

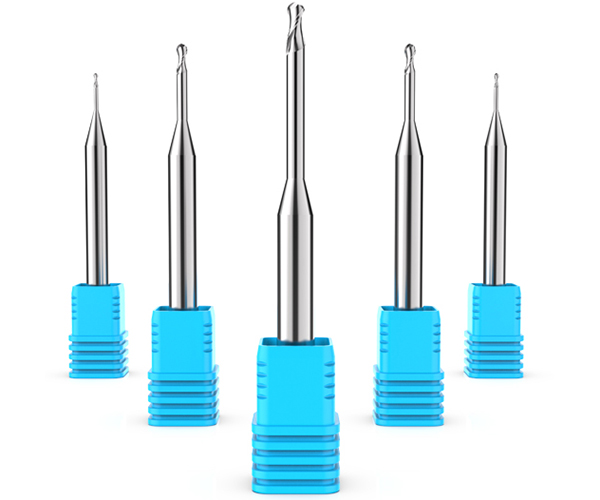

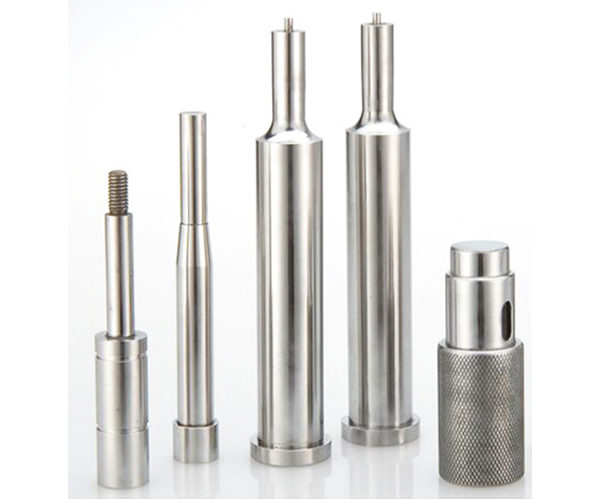

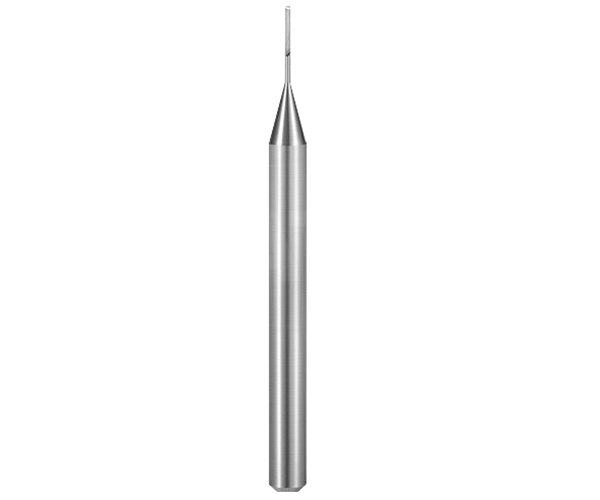

客戶部分加工產品

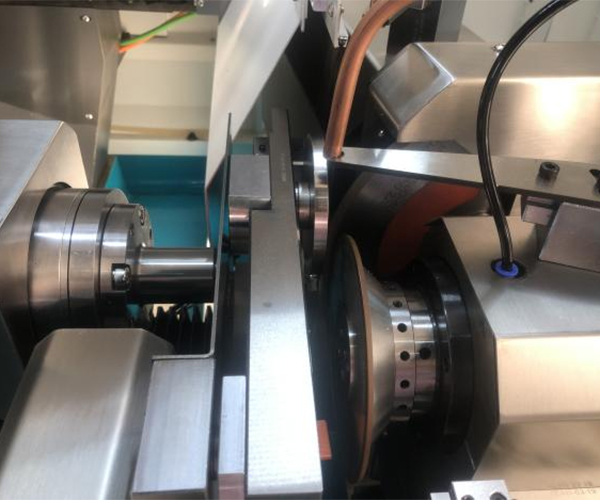

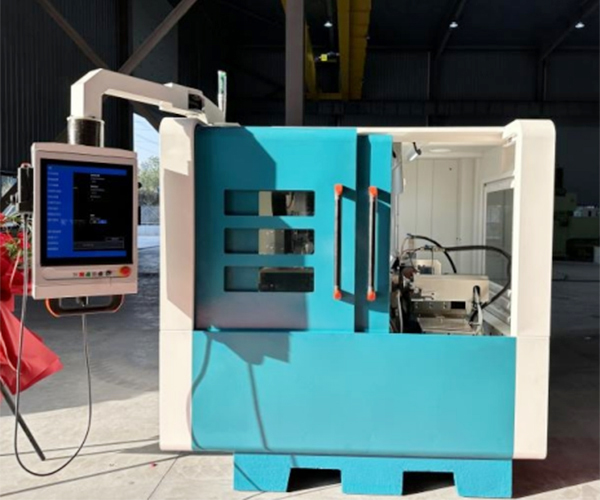

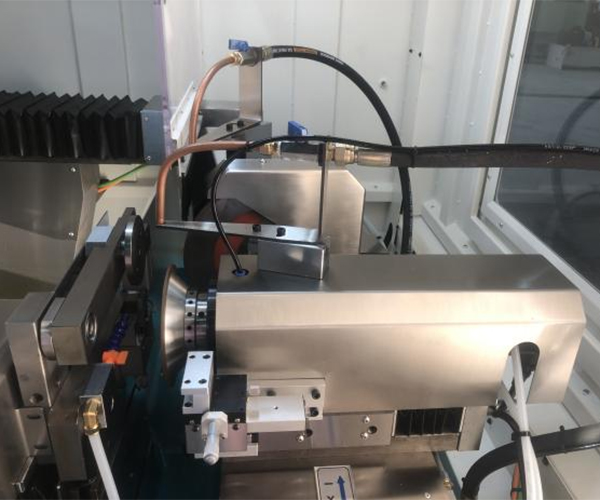

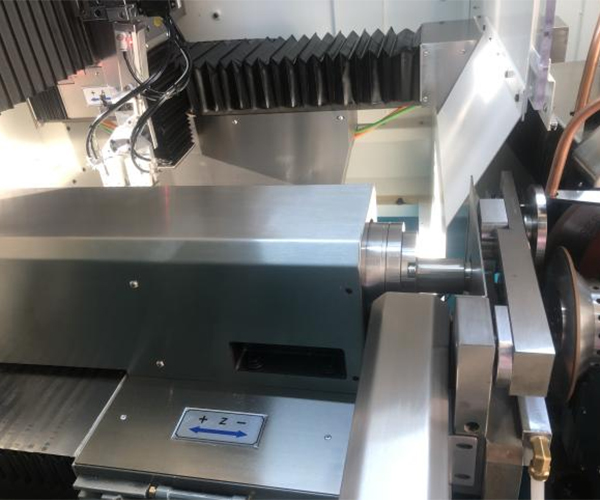

鞍提仕H3 7軸數控段差工具磨床（沖頭，鏜刀，等前道加工工序）

H3高精密段差磨床，又可稱之為高精密數控外圓磨床，非常適合各種刀具客戶加工前道工序，可以極大提高生產效率，以下是H3的技術參數：

項目		單位	機型： H3
裝夾工件直徑范圍		mm	0.5-20
磨削工件直徑范圍		mm	0.05－20
裝夾/磨削工件最大長度		mm	300/200
控制系統(CNC-4軸)			ANCA－X/Y/Z/Z′
送收料站系統（CNC-3軸）			ANCA－U/V/W
粗磨	砂輪尺寸（直徑×寬度×孔徑）	mm	250×20×31.75
	砂輪轉速（電主軸）	rpm	0~9000
	砂輪最大線速度	m/s	90
	砂輪主軸功率	KW	18.5/22/30
精磨	砂輪尺寸（直徑×寬度×孔徑）	mm	150×20×31.75
	砂輪轉速（電主軸）	rpm	0~12000
	砂輪最大線速度	m/s	90
	砂輪主軸功率	KW	3.5/8.5
X/Y/Z/Z′軸最小進給量		mm	0.001
X軸行程（粗磨砂輪軸）		mm	73
Y軸行程（精磨砂輪軸）		mm	40
Z軸行程（工作頭）		mm	374
Z′軸行程（第四軸）		mm	52
X/Y/Z/ Z′軸伺服馬達		KW	2.0
工作頭主軸臺馬達		KW	1.0
工作頭主軸轉速		rpm	0－3000
高壓油泵		KW	0.25
工作頭主軸旋轉方式			固定
保障長度定位方式			前定位
機械手U/V/W軸伺服馬達		KW	1.0
研削夜箱		mm	3003001000
毛重（大約）		Kg	5000
外形尺寸（長×寬×高）		mm	239027522050

如果您公司也有同樣的加工需求，歡迎與我們聯系。您可以提供加工圖紙，我們有非常專業的工程師會全面評估圖紙，根據加工材質，工件尺寸，加工要求，推薦您合適的機器。不管您是需求前道工序的H3段差磨床，還是需要后道工序的5軸數控工具磨床，我們都能滿足您的需求。
