平面磨床技術要點匯總

在現代機械加工領域，平面磨床是一種至關重要的設備，主要用于對各種平面進行高精度的磨削加工，廣泛應用于模具制造、機械零件加工等行業。它能夠使工件表面達到極高的平整度和光潔度，滿足各類精密生產的需求。

平面磨床分類及其優勢

平面磨床技術要點

平面磨床定位

1.機床應在最大運動空間外再預留 300mm 以上的空間，以確保其在運行過程中不會受到周邊環境的干擾。同時，需將每個底腳螺絲吃緊，保證機床的穩固性。臺面前后及左右水平誤差需控制在 0.04/1000mm 以內。特別要注意的是，若安裝變頻器，對水平精度的要求會更高。

2.每三個月需對工作臺面水平進行檢查與調整，并再次吃緊每個底腳螺絲，以維持機床的高精度運行。

平面磨床砂輪

1.所選砂輪必須具備承受周轉速 2000m/min 以上的能力，以確保在高速運轉下的安全性和磨削效果。

2.嚴禁使用有破損的砂輪，防止在磨削過程中發生砂輪爆裂等危險事故。

3.新砂輪裝上法蘭后，必須進行平衡操作，以減少砂輪在高速旋轉時的振動，保證磨削精度。

4.在進行正式磨削前，砂輪需空轉 5 分鐘，以便觀察其運轉狀態是否正常。

5.根據磨床的最大進刀量行程不同，對進刀量有嚴格要求。800mm 以下磨床的最大進刀量為 0.03mm，800mm 以上磨床為 0.05mm。

平面磨床主軸

1.在安裝砂輪前，務必確定主軸為順時針方向旋轉，避免因主軸旋轉方向錯誤導致砂輪安裝不牢固或磨削效果不佳。

2.開機時，必須先開啟主軸，待主軸正常運轉后再開啟沖水裝置，以確保砂輪在磨削過程中得到充分的冷卻。

平面磨床液壓裝置

1.平面磨床應使用粘度為 46 號的液壓油，以保證液壓系統的正常工作。

2.新機在使用三個月后需更換液壓油，之后則每年更換一次。同時，每次更換液壓油時都必須清潔油箱，以防止雜質對液壓系統造成損害。

3.每天都要檢查液壓油油位，確保油位在最低與最高線之間，以維持液壓系統的穩定運行。

4.液壓馬達啟動前，需確定流量調速桿（如配制有）處于關閉位置，避免在啟動時因流量過大對系統造成沖擊。

5.操作時，須先開啟吸磁裝置，再開啟液壓系統，以確保工件在磨削過程中的穩固性。

平面磨床潤滑裝置

1.潤滑油應使用粘度為 32 – 46 號的導軌潤滑油，以保證導軌的良好潤滑。

2.每天都要確認油箱（池）油量，確保油量在最低線以上，防止因缺油導致導軌磨損。

3.每周需檢查導軌油路是否通暢，杜絕導軌失油現象的發生。

4.建議每三個月對油箱進行一次清洗，以保持潤滑油的清潔度。

5.潤滑脂需按規定定期加注，以保證相關部件的良好潤滑。

平面磨床左右機構

1.禁止在工作臺運動時調整左右行程，以免造成設備損壞或人員傷害。

2.當工作臺同步帶松動時，應立即進行調整（本條適用手動機型），以確保工作臺運動的平穩性和精度。

平面磨床沖水及吸塵裝置

1.箱過濾網每兩周須進行一次清潔，以保證吸塵效果，減少粉塵對工作環境和設備的影響。

2.冷卻水箱每一個月須清洗一次，以保證冷卻液的清潔度，確保良好的冷卻效果。

3.嚴禁使用空氣槍清洗平面磨床，防止因氣流沖擊導致設備內部零件損壞或灰塵進入關鍵部位。

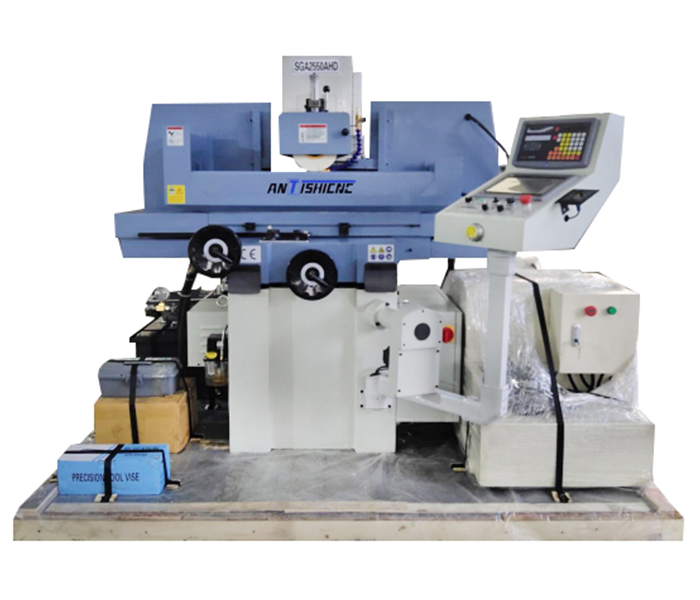

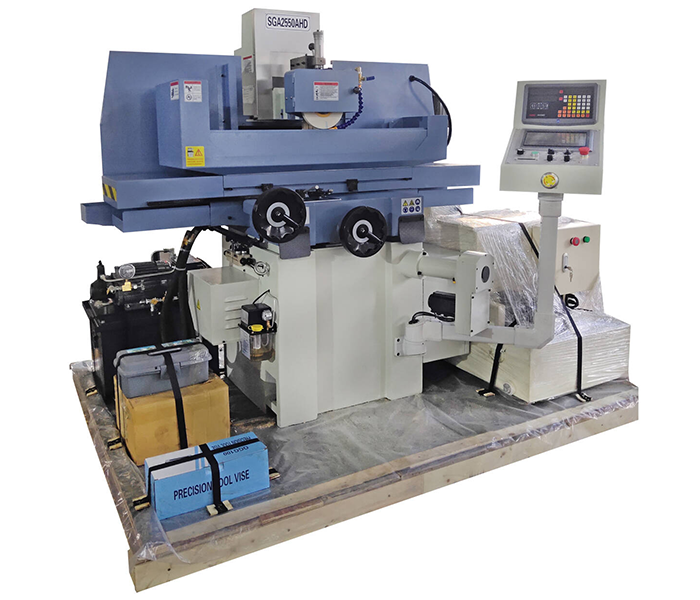

上海鞍提仕3 軸全自動平面磨床 SG2550AHD

SG2550AHD特點

完美的對稱結構設計：確保機床適用于高精度磨削，使加工過程更加穩定，精度更高。

鞍座由交流電機驅動進行橫向運動：運行平穩，定位精確。

工作臺由液壓驅動實現往復運動：動力強勁，能滿足不同工況下的加工需求。

主軸由交流伺服電機驅動進行升降運動：響應速度快，控制精度高。

橫向自動進給，縱向液壓傳動，垂直方向自動進給：實現了高效、精準的加工過程。

核心配置

采用臺灣 FATEK 品牌的可編程邏輯控制器：性能穩定，控制精準。

搭配臺灣伺服電機：動力強勁，響應迅速，確保機床的高精度運行。

產品性能優勢

x 軸和 y 軸采用塑料涂層的反向?qū)к墸河行Ы档土嘶瑒?dòng)摩擦效應，使運動更加平穩，提高了加工精度。

縱向工作臺采用 V 型平導軌，橫向工作臺采用雙 V 型導軌：這種設計增強了工作臺的承載能力和導向精度。

主軸配備軸向和徑向無間隙、預緊軸承：確保了主軸的高剛性和高精度，延長了主軸的使用壽命。

堅固的結構和良好的支撐設計：保證了機床在高速運轉和重負荷加工時的高穩定性。

由伺服電機實現數字控制的自動垂直進給：定位精度高，操作簡便。

先進的液壓系統：即使在高負荷工作下也能保證工作臺的平穩移動，提高了加工質量和效率。

可通過快速進給達到工件的磨削高度，能根據加工需求調整精磨和光磨參數，加工結束后自動抬起：操作便捷。

通過終端擋塊可調節縱向和橫向工作臺的移動范圍：滿足不同尺寸工件的加工需求。

SG2550AHD機器參數

SG2550AHD 平面磨床以其卓越的性能、先進的技術和可靠的質量，必將成為您在平面磨削加工領域的得力助手。選擇 SG2550AHD，就是選擇更高的生產效率、更優的加工精度和更可靠的產品質量。

如果您需要一臺高精度磨削的平面磨床，歡迎咨詢上海鞍提仕。我們?cè)谄矫婺ゴ驳闹圃旌蛻?yīng)用方面擁有豐富經驗，能夠?yàn)槟峁I(yè)的技術支持。我們的工程師將為您提供非常完善的解決方案。

關鍵詞：汽車發動機缸體平面磨床、汽車制動盤平面磨床、線路板基板平面磨床、電子陶瓷基片平面磨床、手術器械平面磨床、光學鏡片平面磨床、醫療級精密平面磨床
