在當(dāng)今工業(yè)制造領(lǐng)域，利用彎管機對不銹鋼管件進行彎曲加工是一項極為常見的工藝操作。然而，管件起皺現(xiàn)象卻始終是困擾眾多生產(chǎn)企業(yè)的一大難題，它不僅影響產(chǎn)品的外觀質(zhì)量，還可能降低管件的結(jié)構(gòu)強度與使用性能，進而增加生產(chǎn)成本，延誤生產(chǎn)進度。

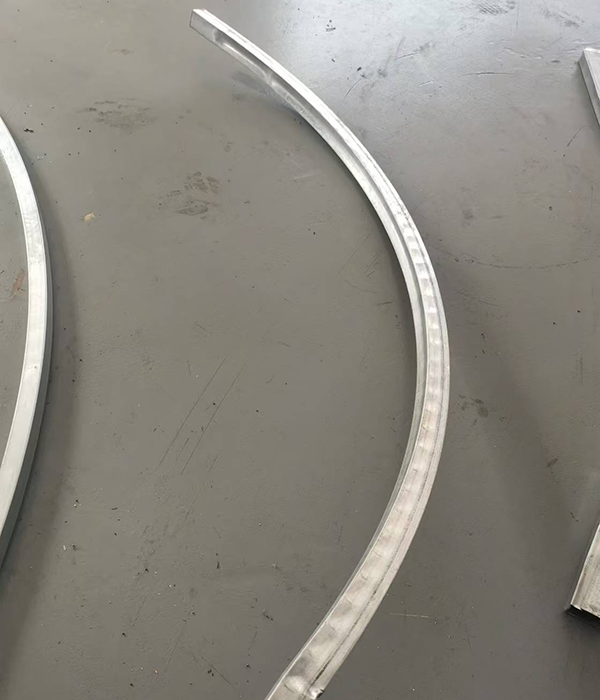

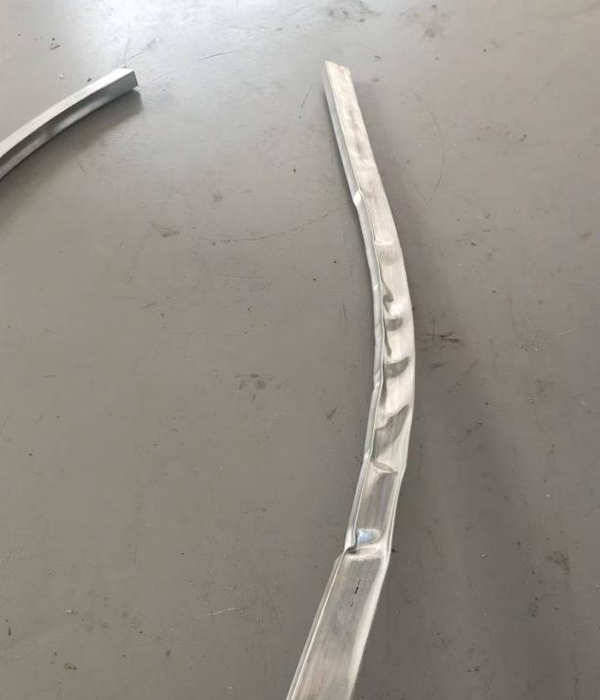

彎管起皺原因
材料因素
壁厚不均：當(dāng)管材壁厚存在差異時，在彎曲過程中，管材各部位所承受的應(yīng)力便無法均勻分布。尤其是壁厚較薄的區(qū)域，在彎曲應(yīng)力的作用下，更容易因承受過大的壓力而發(fā)生起皺變形。
硬度與韌性不匹配：部分不銹鋼材料，如馬氏體不銹鋼，其硬度相對較高，但韌性卻偏低。這類材料在受到彎曲應(yīng)力時，難以通過自身良好的塑性變形來有效適應(yīng)應(yīng)力變化，因此相較于其他材料，更容易出現(xiàn)起皺問題。
各向異性：在不銹鋼管材的加工過程中，由于軋制等工藝的影響，材料內(nèi)部會形成各向異性的特性，即不同方向上的力學(xué)性能存在明顯差異。這種各向異性會導(dǎo)致管材在彎曲時，不同方向的變形程度不一致，進而引發(fā)變形不均勻的現(xiàn)象，最終致使管材起皺。
工藝參數(shù)

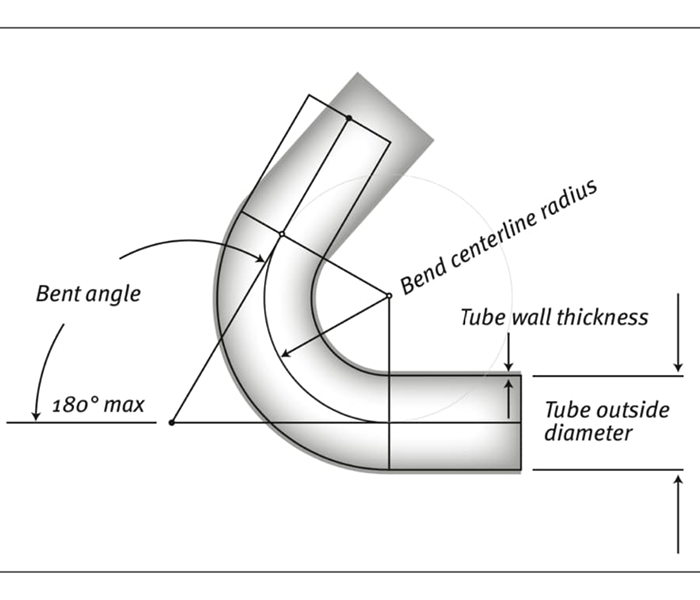

彎曲半徑過?。簭澢霃绞怯绊憦澒苜|(zhì)量的關(guān)鍵參數(shù)之一。當(dāng)彎曲半徑過小，管件內(nèi)側(cè)在彎曲過程中所經(jīng)歷的壓縮變形程度就會顯著增大，大量材料在局部區(qū)域堆積，最終形成皺紋。
彎曲速度過快：若彎曲速度過快，管材在極短的時間內(nèi)就要承受巨大的變形力。在如此短的時間內(nèi)，材料根本來不及進行均勻的塑性變形，從而在局部產(chǎn)生嚴(yán)重的應(yīng)力集中，這是引發(fā)起皺的重要原因之一。
模具壓力不當(dāng)：模具壓力對于彎管起著至關(guān)重要的作用。若壓力不足，管材在彎曲過程中就會出現(xiàn)滑動現(xiàn)象，無法按照預(yù)定的軌跡進行變形，導(dǎo)致變形不均勻而產(chǎn)生起皺；反之，若模具壓力過大，管材局部會受到過度擠壓，超出材料的承受極限，同樣容易引起起皺。
模具因素

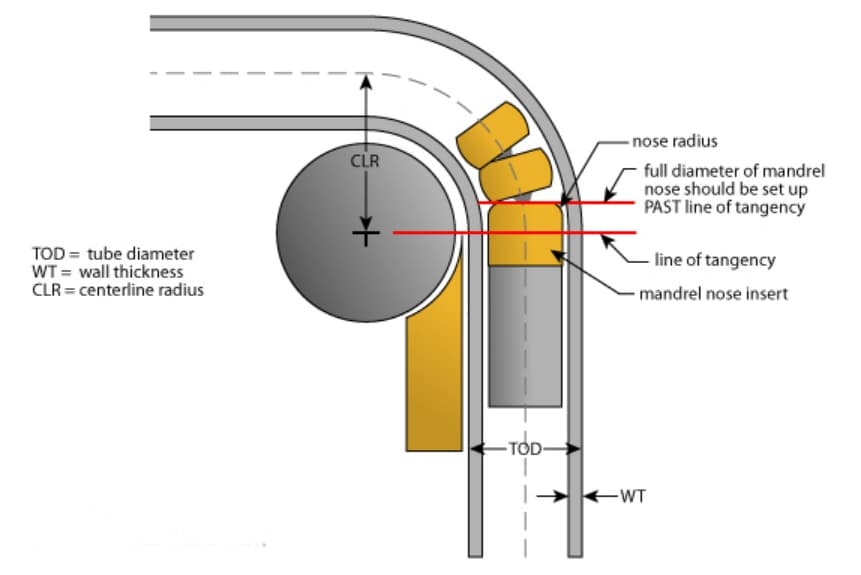

芯棒問題：芯棒的直徑、形狀以及位置都對管材內(nèi)側(cè)的支撐效果有著決定性影響。如果芯棒直徑過小，就無法為管材內(nèi)側(cè)提供足夠的支撐力；芯棒形狀不合適，無法與管材內(nèi)壁緊密貼合；或者芯棒位置不當(dāng)，這些因素都會導(dǎo)致管材在彎曲時內(nèi)側(cè)失去有效支撐，進而引發(fā)起皺。
模具磨損：隨著模具長期的使用，其表面不可避免地會出現(xiàn)磨損。磨損后的模具表面不再光滑平整，這會使得管材與模具之間的摩擦力大幅增大。同時，模具的尺寸精度也會下降，無法保證管材在彎曲過程中受力均勻，從而增加了管材起皺的可能性。
其他因素
潤滑不足：在彎管過程中，管材與模具之間良好的潤滑是確保彎管質(zhì)量的重要條件。如果潤滑不足，管材與模具之間的摩擦力就會顯著增大，且在彎曲過程中，摩擦力的分布也會變得不均勻，這就容易導(dǎo)致管材在彎曲時受到的阻力不一致，最終引發(fā)起皺。
管材表面缺陷：管材表面若存在劃痕、凹坑等缺陷，這些缺陷部位在彎管過程中就會成為應(yīng)力集中點。當(dāng)管材受到彎曲應(yīng)力時，應(yīng)力會在這些缺陷處高度聚集，遠(yuǎn)遠(yuǎn)超過管材其他部位的應(yīng)力水平，從而極易引發(fā)起皺現(xiàn)象。
 |
 |
避免起皺方法
| 避免方法分類 | 具體方法 | 詳細(xì)說明 |
| 材料選擇 | 選用優(yōu)質(zhì)管材 | 精心挑選壁厚均勻、材質(zhì)均勻的管材，優(yōu)先考慮韌性良好的奧氏體不銹鋼，從源頭上降低起皺風(fēng)險。 |
| 工藝優(yōu)化 | 調(diào)整彎曲半徑 | 依據(jù)管材的具體規(guī)格和材質(zhì)特性，合理設(shè)定彎曲半徑，務(wù)必確保彎曲半徑不小于管材外徑的 2 倍，以保證管件在彎曲過程中的變形均勻性。 |
| 控制彎曲速度 | 采用相對較慢的彎曲速度，給予材料足夠的時間進行均勻的塑性變形，避免因速度過快導(dǎo)致應(yīng)力集中而引發(fā)起皺。 | |
| 精準(zhǔn)控制模具壓力 | 通過反復(fù)調(diào)試，找到最適宜的模具壓力參數(shù)。既能保證管材在彎曲過程中穩(wěn)定不滑動，又不會因壓力過大而造成局部過度擠壓。 | |
| 模具維護與改進 | 合理選擇芯棒 | 根據(jù)管材的內(nèi)徑尺寸，精確選擇直徑匹配的芯棒。在安裝芯棒時，嚴(yán)格按照工藝要求保證其伸入距離準(zhǔn)確無誤，為管材內(nèi)側(cè)提供可靠支撐。 |
| 定期更換模具 | 建立完善的模具定期檢查制度，一旦發(fā)現(xiàn)模具出現(xiàn)磨損，及時進行更換。確保模具表面始終保持光滑，尺寸精度符合要求，使管材在彎曲時受力均勻。 | |
| 輔助措施 | 充分潤滑 | 在管件表面和模具接觸部位均勻涂抹適量的專用潤滑劑，有效減小兩者之間的摩擦力，確保管材在彎曲過程中順暢變形。 |
| 檢查管材表面 | 在加工前，對管材表面進行全面細(xì)致的檢查，堅決避免使用存在表面缺陷的管材，防止因缺陷引發(fā)起皺。 |
在實際生產(chǎn)過程中，必須對上述諸多因素進行綜合考量。從材料的選擇采購，到工藝參數(shù)的精確設(shè)定，再到模具的維護管理以及各項輔助措施的落實，每一個環(huán)節(jié)都不容忽視。只有嚴(yán)格把控各個環(huán)節(jié)的質(zhì)量，才能切實有效地解決彎管起皺問題，顯著提高生產(chǎn)效率和產(chǎn)品質(zhì)量，增強企業(yè)在市場中的競爭力。
如果您有不銹鋼管的彎曲需求，歡迎咨詢上海鞍提仕。我們在彎管機的制造和應(yīng)用方面擁有豐富經(jīng)驗，能夠為您提供專業(yè)的技術(shù)支持。
關(guān)鍵詞：防皺芯棒彎管機、不銹鋼彎管機、鍋爐制造彎管機、電力施工彎管機、船舶彎管機、電力施工彎管機
獲取所需的產(chǎn)品報價
給出詳細(xì)的要求有助于獲得更匹配的定制解決方案。 謝謝您的耐心。 我們將在 1 小時內(nèi)回復(fù)您，請注意查收您的電子郵件。
