如何用數控車床加工活塞桿

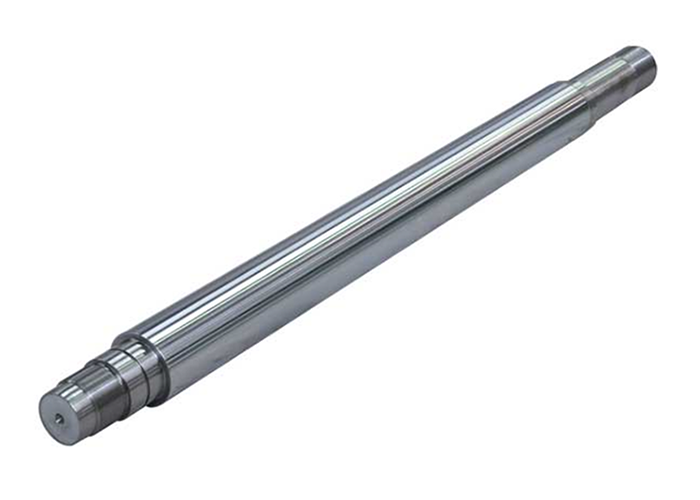

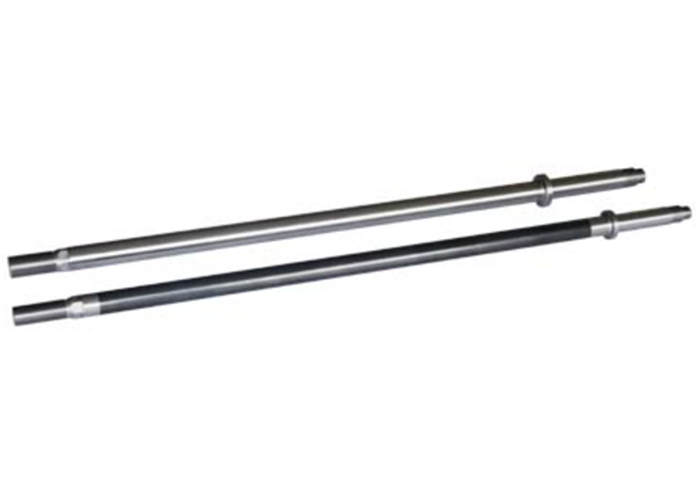

活塞桿通常是指液壓系統或氣動系統中，圍繞活塞運動的管狀部件，它是活塞缸的重要組成部分。一般采用數控車床加工，數控車床能夠精確控制活塞桿的尺寸，通過精確的編程，可以將活塞桿的外徑、長度等尺寸精度控制在極小的公差范圍內，同時還具有具有較高的自動化程度。一旦程序編寫完成并輸入機床控制系統，就可以實現自動加工。操作人員只需進行簡單的裝夾、換刀等操作，大大減少了人工干預的時間。而且，數控車床可以連續工作，除了必要的刀具更換和設備維護外，能夠長時間穩定運行，從而提高了生產效率。加工步驟如下：

首先是，材料準備與檢驗

根據活塞桿的設計要求和使用環境，選擇合適的材料，如優質碳素鋼、合金鋼等。材料應具備良好的強度、韌性和耐磨性。在加工前，對材料進行檢驗，包括材料的硬度、金相組織、尺寸規格等，確保材料質量符合要求。

裝夾與找正

裝夾：將活塞桿毛坯裝夾在數控車床的卡盤上。對于長徑比較大的活塞桿，為防止加工過程中產生振動和變形，除了卡盤裝夾外，還需要使用尾座頂尖進行輔助支撐。裝夾時要確保毛坯的軸線與車床主軸軸線重合，裝夾力要適中，避免損壞毛坯表面。

找正：使用百分表等工具對毛坯進行找正，使毛坯的外圓跳動量控制在較小范圍內，一般要求跳動量不超過 0.05mm，以保證后續加工的同軸度要求。

刀具選擇與安裝

根據活塞桿的加工工藝要求，選擇合適的刀具。包括外圓粗車刀、外圓精車刀、切槽刀、螺紋車刀等。刀具的材料應根據活塞桿的材料硬度來選擇，如硬質合金刀具適合加工硬度較高的材料。刀具安裝時，要確保刀具的刀尖與車床主軸中心等高，刀具的伸出長度要適當，一般外圓車刀伸出長度不超過刀桿高度的 1.5 倍，并且要保證刀具安裝牢固，避免在加工過程中發生松動。

外圓粗車加工

根據活塞桿的外徑尺寸和余量情況，編制數控程序進行外圓粗車。設定合適的切削參數，如切削速度一般為 60 – 120m/min，進給量為 0.2 – 0.4mm/r，切削深度為 1 – 3mm。粗車的目的是快速去除大部分余量，使活塞桿的外圓尺寸接近最終尺寸，同時為精車加工留 0.5 – 1mm 的余量。在粗車過程中，要注意觀察切屑的形狀和顏色，判斷切削狀態是否正常，如有異常應及時調整切削參數。

外圓精車加工

更換外圓精車刀，精車刀的刃口應更加鋒利、精度更高。通過精車加工，將活塞桿的外圓尺寸加工到設計要求，保證外徑尺寸公差在 ±0.02 – ±0.05mm 范圍內，圓柱度誤差不超過 0.005mm，表面粗糙度 Ra 達到 0.8 – 1.6μm。精車過程中，車床的進給系統要保持穩定，以確保加工精度。

螺紋加工（如果有要求）

若活塞桿端部有螺紋結構，需要進行螺紋加工。選擇合適的螺紋車刀，根據螺紋的規格（如螺距、牙型等）編制螺紋加工程序。

最后使用測量工具對活塞桿的外徑、長度等進行測量，將檢測結果與設計圖紙要求進行對比。對于尺寸超差的部分，要分析原因，如數控程序錯誤、刀具磨損、切削參數不合理等，并采取相應的糾正措施。

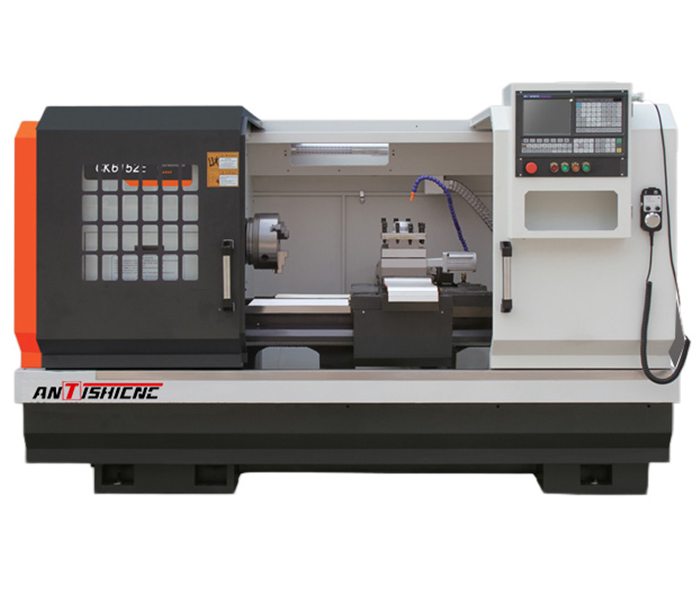

根據市面上常見的活塞桿尺寸，可以選擇我們公司的平床身數控車床CK6152/1000，型號參考如下：
