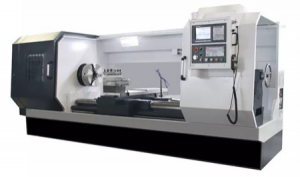

數控車床是使用較為廣泛的數控機床之一。它主要用于軸類零件或盤類零件的內外圓柱面、任意錐角的內外圓錐面、復雜回轉內外曲面和圓柱、圓錐螺紋等切削加工，并能進行切槽、鉆孔、擴孔、鉸孔及鏜孔等。
數控機床對刀方法
車床分有對刀器和沒有對刀器,但是對刀原理都一樣,先說沒有對刀器的。車床本身有個機械原點,你對刀時一般要試切,比如車外徑一刀后Z向退出,測量車件的外徑是多少,然后在G畫面里找到你所用刀號把光標移到X輸入X…按測量機床就知道這個刀位上的刀尖位置了,內徑一樣,Z向就簡單了,把每把刀都在Z向碰一個地方然后測量Z0就可以了。
這樣所有刀都有了記錄,確定加工零點在工件移里面(offshift),可以任意一把刀決定工件原點，這樣對刀要記住對刀前要先讀刀。
有個比較方便的方法,就是用夾頭對刀,我們知道夾頭外徑,刀具去碰了輸入外徑就可以,對內徑時可以拿一量塊用手壓在夾頭上對,同樣輸入夾頭外徑就可以了。如果有對刀器就方便多了,對刀器就相當于一個固定的對刀試切工件,刀具碰了就記錄進去位置了。所以如果是多種類小批量加工最好買帶對刀器的節約時間。
1.試切法對刀
試切法對刀是實際中應用的最多的一種對刀方法。下面以采用MITSUBISHI 50L數控系統的RFCZ12車床為例，來介紹具體操作方法。
工件和刀具裝夾完畢，驅動主軸旋轉，移動刀架至工件試切一段外圓。然后保持X坐標不變移動Z軸刀具離開工件，測量出該段外圓的直徑。將其輸入到相應的刀具參數中的刀長中，系統會自動用刀具當前X坐標減去試切出的那段外圓直徑，即得到工件坐標系X原點的位置。再移動刀具試切工件一端端面，在相應刀具參數中的刀寬中輸入Z0，系統會自動將此時刀具的Z坐標減去剛才輸入的數值，即得工件坐標系Z原點的位置。
事實上，找工件原點在機械坐標系中的位置并不是求該點的實際位置，而是找刀尖點到達(0，0)時刀架的位置。采用這種方法對刀一般不使用標準刀，在加工之前需要將所要用刀的刀具全部都對好。
2.對刀儀自動對刀
現在很多車床上都裝備了對刀儀，使用對刀儀對刀可免去測量時產生的誤差，大大提高對刀精度。由于使用對刀儀可以自動計算各把刀的刀長與刀寬的差值，并將其存入系統中，在加工另外的零件的時候就只需要對標準刀，這樣就大大節約了時間。需要注意的是使用對刀儀對刀一般都設有標準刀具，在對刀的時候先對標準刀。
