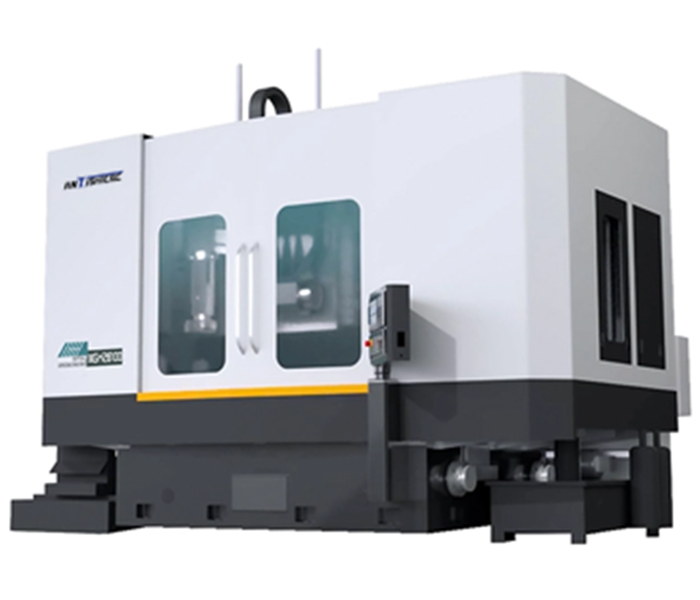

一文帶你了解立式數控磨削中心及其應用

二、立式數控磨削中心的應用領域

1，模具制造行業：用于加工模具的型腔、型芯、緊固等關鍵部件，保證模具的精度和表面質量，提高模具的使用壽命，例如汽車模具、注塑模具、壓鑄模具等的加工。

2,汽車制造行業：可對汽車發動機缸體、缸蓋、曲軸、凸輪軸、零部件等零部件進行精密磨削，保證汽車零部件的精度和性能，滿足汽車發動機等關鍵部件的高可靠性和生產率要求。

3，航空航天行業：能加工飛機發動機葉片、葉輪、整體葉盤、起落架等關鍵零部件，這些零件通常對精度和表面質量要求極高，立式數控磨削中心能夠滿載足航空航天領域?qū)α悴考膰?yán)格加工要求。

4，機械制造行業：適用于加工軸類、齒輪、絲桿、螺栓等各類機械零件，提高機械產品的質量和可靠性，保證機械設備的正常運行和性能。

5，電子行業：可加工電子設備中的精密零件，如連接器、休眠、半導體芯片制造中的硅片磨削等，滿足電子行業對精密、小尺寸零件的加工要求。

6，醫療器械行業：在醫療器械制造中，用于加工人工關節、醫療器械、醫療設備中的精密零部件等，保證醫療器械的精度和安全性，滿足醫療行業對產品質量的嚴格要求。

三、案例分析—立式數控磨床如何加工汽車凸輪軸

近日，上海鞍提仕機械設備有限公司接待了一位白俄的經銷商客戶。他的終端客戶是一家汽車零部件生產商，需要立式數控磨床磨削汽車凸輪軸.

接下來由上海鞍提仕工程師為大家簡單介紹下加工的流程。

1，粗磨：

定位與找正：將凸輪軸坯料裝夾在夾具上后，通過機床的測量系統或手動操作，對凸輪軸進行定位和找正，使凸輪軸的軸線與磨床砂輪的軸線處于正確的相對位置。

粗磨軸頸：啟動磨床，砂輪以較高的線速度和較大的磨削深度對凸輪軸的軸頸進行粗磨，去除大部分余量，為后續的精磨留 0.2-0.5mm 的加工余量。

粗磨凸輪輪廓：按照編程設定的凸輪輪廓軌跡，砂輪開始對凸輪部分進行粗磨，初步形成凸輪的大致形狀。

2，精磨

砂輪修整：在精磨前，需要對砂輪進行修整，以保證砂輪的鋒利度和表面平整度，確保精磨的精度和表面質量。

精磨軸頸：降低砂輪的進給速度和磨削深度，對軸頸進行精磨，使軸頸的尺寸精度和表面粗糙度達到設計要求，軸頸的圓柱度誤差可控制在 0.01mm 以內，表面粗糙度達到 Ra0.8-Ra1.6μm。

精磨凸輪輪廓：以精確的進給速度和磨削參數，對凸輪輪廓進行精磨，使凸輪的升程、輪廓曲線等參數達到高精度要求。

3，檢測與補償

在線檢測：在加工過程中，利用機床配備的在線檢測裝置，如激光測量儀、接觸式測量探頭等，實時測量凸輪軸的尺寸和形狀精度。

誤差補償：根據檢測結果，數控系統自動計算出誤差值，并對機床的運動參數進行調整和補償，如調整砂輪的進給量、工作臺的位置等，以消除加工誤差。

如需了解更多技術細節和磨床的知識，請聯系上海鞍提仕機械設備有限公司，我們?yōu)榭蛻籼峁┘皶r的技術支持、培訓和高質量機床。
