一文帶你了解鉆床及其應用

鉆床是一種孔加工機床，主要是用鉆頭在實體材料上加工出孔。其工作原理是通過電機驅動主軸旋轉，主軸帶動鉆頭旋轉，同時鉆頭沿著軸向進行進給運動，從而在工件上鉆出孔。例如，常見的臺式鉆床，電機的動力通過皮帶輪傳遞給主軸，使鉆頭獲得旋轉運動，再通過操縱手柄控制鉆頭的進給。

一、鉆床的結構組成

主軸部分：這是鉆床的關鍵部件，它連接鉆頭并帶動其旋轉。主軸的轉速通常是可以調節的，以適應不同材料和孔徑的鉆孔需求。例如，在一些精密鉆床上，主軸轉速可以精確調節到每分鐘幾百轉到幾萬轉不等。

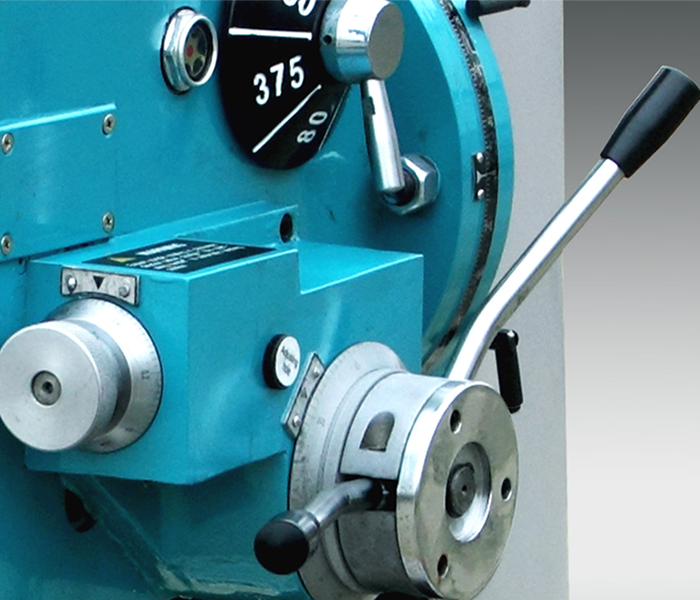

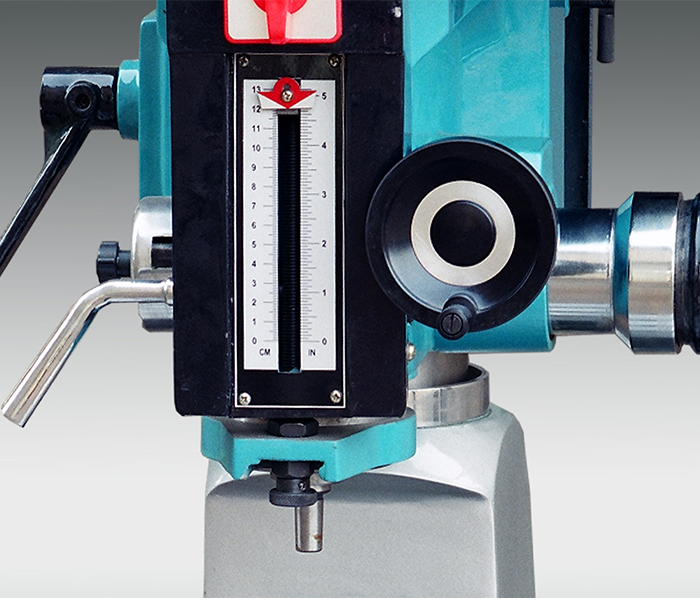

進給機構：用于控制鉆頭的軸向進給運動。進給量可以根據鉆孔的要求進行調整，如自動進給鉆床可以按照設定的進給速度穩定地推動鉆頭向下運動，手動進給鉆床則通過手輪或手柄來控制進給速度。

工作臺與夾具：工作臺是放置工件的平臺，其表面通常有 T 型槽，用于安裝夾具。夾具的作用是固定工件，確保在鉆孔過程中工件不會移動。常見的夾具有平口鉗、V 型塊等，平口鉗適用于夾持方形或矩形工件，V 型塊則用于夾持圓柱形工件。

立柱和底座：立柱用于支撐主軸箱和工作臺，保證它們的相對位置穩定。底座則為整個鉆床提供穩定的支撐，一般具有較大的質量和面積，以防止鉆床在工作時發生晃動。

二、鉆床的分類

名稱	圖片	介紹

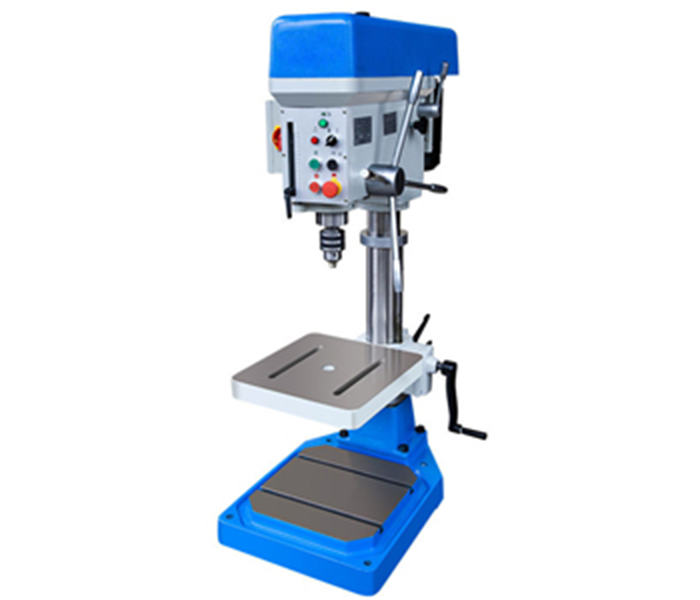

臺式鉆床		體積較小，結構簡單，通常安裝在工作臺上使用。其鉆孔直徑一般較小，適合加工小型零件和薄板材料，如在電子設備外殼上鉆孔、在小型機械零件上鉆孔等。

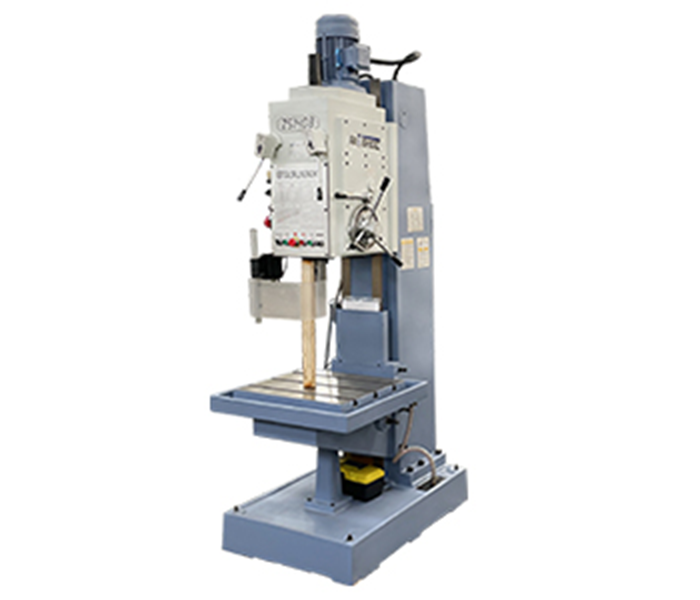

立式鉆床		主軸垂直布置，它的功率和加工能力比臺式鉆床強?？梢约庸ぽ^大尺寸的工件和較大直徑的孔，廣泛應用于機械加工車間，用于制造各種機械零件。

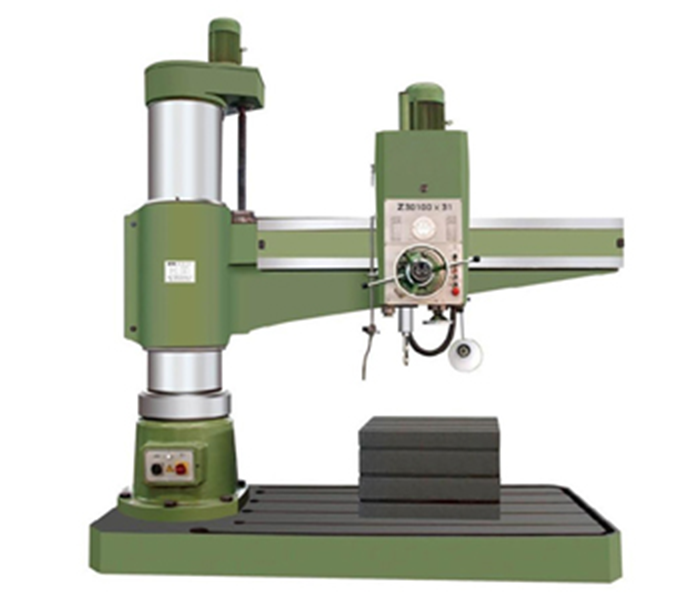

搖臂鉆床		它有一個可以繞立柱旋轉的搖臂，主軸箱可以在搖臂上移動。這種鉆床的靈活性高，適用于在大型工件的不同位置鉆孔，無需頻繁移動工件。例如在大型模具、重型機械部件上鉆孔就非常方便。

三，鉆床的應用行業

1，機械制造行業：

零件加工：在制造各種機械零件時，鉆床用于加工螺紋底孔、安裝孔等。例如在制造發動機缸體時，需要用鉆床鉆出多個用于安裝活塞、氣門等部件的孔。這些孔的精度和位置精度要求較高，鉆床可以通過精確的進給控制和定位來滿足要求。

模具制造：模具上通常有大量的冷卻孔、頂針孔等需要加工。鉆床可以在模具鋼等硬質材料上鉆出這些孔，并且通過合適的鉆頭和加工工藝可以保證孔的質量，如表面粗糙度、圓柱度等符合模具的使用要求。

2，建筑行業：

金屬結構加工：在建筑用的金屬結構件（如鋼梁、鋼柱）的制造過程中，鉆床用于鉆出連接孔。這些孔用于安裝螺栓、鉚釘?shù)冗B接件，確保金屬結構的穩固性。

裝修工程：在室內裝修中，鉆床可用于在金屬裝飾品、門窗框架等材料上鉆孔，用于安裝掛鉤、合頁等小部件。

3，汽車維修與制造行業：

汽車制造：在汽車零部件的生產過程中，鉆床用于加工各種零部件上的孔，如汽車底盤部件、發動機零部件等。

汽車維修：在汽車維修過程中，鉆床可用于加工一些特殊的維修工具，或者對損壞的零部件進行簡單的鉆孔修復。例如，當汽車的某些零部件的安裝孔損壞時，可以用鉆床重新鉆孔來安裝新的連接件。

四、案例分析-Z5150B

近日，上海鞍提仕機械設備有限公司接待了一位阿爾及利亞的客戶。最大鉆孔直徑在：50mm，工作臺尺寸：480×560mm；主電機功率在3kw。

接下來由上海鞍提仕工程師為客戶選擇一款合適的立式鉆床。請查看以下Z5150B立式鉆床的簡單基礎技術參數表：

如需了解更多技術細節和鉆床的知識，請聯系上海鞍提仕機械設備有限公司，我們?yōu)榭蛻籼峁┘皶r的技術支持、培訓和高質量機床。
