在現代制造業中，電液伺服數控折彎?rùn)C(jī)作為鈑金加工的關鍵設備，正憑借其卓越的性能推動行業發展。廣泛應用于汽車制造、航空航天、電子設備、建筑裝飾、五金制品等行業，滿足不同領域?qū)︹k金加工的需求。
結構特點
堅固機身：多采用整體焊接框架，經優化設計，剛性強，能承受巨大壓力。
精密導向：高精度導向裝置保障滑塊平穩直線運動，提升加工精度。
先進液壓系統：由泵、電液伺服閥、缸等構成，實現精準壓力與流量控制。
智能數控系統：人機交互界面友好，編程操作便捷，可精確控制加工參數。
工作原理
數控系統接收輸入的加工參數，轉化為電信號指令傳至電液伺服閥。電液伺服閥根據信號調節液壓油流量與流向，控制液壓缸動作，帶動滑塊完成折彎。同時，位移傳感器實時反饋滑塊位置，形成閉環控制，確保折彎精度。
具體優勢
| 優勢維度 | 具體表現 |
| 高精度加工 | 角度誤差可控制在 ±0.1° 以內，確保折彎角度精準；直線度和平面度遠超行業標準，減少工件變形；尺寸穩定性極佳，同一批次產品尺寸誤差極小，產品一致性高，大幅降低廢品率 |
| 高效生產 | 電液伺服系統響應速度極快，滑塊能夠快速完成上下動作，縮短單個工件加工時間；全自動化操作，可預設多種復雜加工工序，一次完成多個折彎操作；設備穩定性強，可 24 小時不間斷運行，極大提高設備利用率 |
| 操作簡便 | 配備直觀的圖形化人機界面，操作人員通過簡單的觸摸操作即可完成參數設置；編程采用簡潔易懂的指令，新手也能快速上手；在加工過程中，可隨時根據實際情況調整參數，無需復雜停機操作 |
| 加工適應性強 | 可加工包括高強度合金鋼、鈦合金、銅合金等在內的多種金屬材料；支持 V 型折彎、U 型折彎、Z 型折彎、弧形折彎等復雜工藝；可加工板材厚度范圍從超薄的 0.1mm 到超厚的 80mm，滿足不同行業需求 |
| 安全性能高 | 配備多重安全防護裝置，如光幕傳感器、安全光柵、緊急制動按鈕等，全方位保障操作人員安全；具備智能故障診斷系統，實時監測設備運行狀態，一旦出現異常立即報警并停機，便于維修人員快速定位和解決問題 |
| 節能環保 | 采用先進的節能技術，如變量泵控制、能量回收裝置等，相比傳統折彎?rùn)C(jī)節能超過 40%；運行過程中噪音極低，減少對工作環境的噪音污染 |
| 維護便捷 | 模塊化設計，各部件易于拆卸和更換；設備內置智能維護系統，可提前預測部件磨損情況，方便提前準備備件，降低維護成本和停機時間 |
| 數據管理與追溯 | 數控系統具備強大的數據管理功能，可記錄每一次加工的參數和過程，便于產品質量追溯；支持?jǐn)?shù)據導出，方便企業進行生產數據分析和管理決策 |

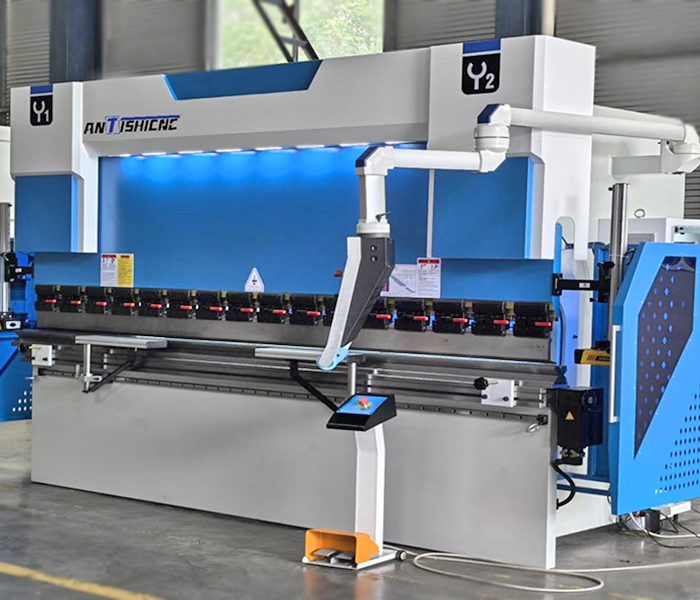

上海鞍提仕電液伺服數控折彎?rùn)C(jī)WC67K-800T/6000
4+1 axis （Y1 , Y2 ,X, R +compensation）
WC67K-800T/6000特點
精密傳動組件：采用 HIWIN 滾珠絲杠與直線導軌，精度可達 0.01mm ，保障設備在運行過程中穩定且精準，極大提升加工精度，使產品的尺寸誤差控制在極小范圍內。
顯著性能優勢：具備高精度、高速度以及精準定位的特性。高精度確保加工出的工件符合嚴格的質量標準；快速的運行速度有效縮短加工周期，提高生產效率；精準定位功能則保證每一次折彎都能準確無誤，減少?gòu)U品率。
精準送料系統：配備 AC 伺服電機及驅動器的后擋料裝置，能夠?qū)崿F(xiàn)精準的送料控制，在不同的加工需求下，都能快速、準確地將板材送至指定位置，進一步提升加工的精度和效率。
WC67K-800T/6000技術參數
| No. | Item | Parameter | Unit | |
| 1 | Nominal Pressure | 8000 | Kn | |
| 2 | Length of Table | 6000 | mm | |
| 3 | Slider Stroke | 320 | mm | |
| 4 | Distance between columns | 4600 | mm | |
| 5 | Throat Depth | 500 | mm | |
| 6 | Table height | 900 | mm | |
| 7 | Max. Open height | 800 | mm | |
| 8 | Back gauge X?Axis | Range | 0-600 | mm |
| Max?Run?Speed | 360 | mm/s | ||
| Position?Precision | ±0.025 | mm | ||
| Repeatability?Position?Precision | ±0.015 | mm | ||
| 9 | Slider running speed | Range | 200 | mm |
| Position?Precision | ±0.02 | mm | ||
| Repeatability | ±0.01 | mm | ||
| 10 | Y Axis | Repeatability | ±0.01 | mm |
| 11 | Main motor | 60 | KW | |
| 12 | Electric power supply | 400V 50HZ 3PH， customized | ||
| 13 | Number of axis | 4+1 axis （Y1 , Y2 ,X, R +compensation） | ||
| 14 | Overall Dimensions | L | 6800 | mm |
| W | 3000 | mm | ||
| H | 3800 | mm | ||
| 15 | Weight | 55 | T | |
WC67K – 800T/6000 電液伺服數控折彎?rùn)C(jī)，憑借出色的性能與精準的加工能力，定能成為您鈑金加工的得力助手，助力企業提升生產效率與產品質量。
如果您需要一臺高精度加工的折彎?rùn)C(jī)，歡迎咨詢上海鞍提仕。我們?cè)贑NC折彎?rùn)C(jī)的制造和應用方面擁有豐富經驗，能夠?yàn)槟峁I(yè)的技術支持。
我們的工程師將為您提供非常完善的解決方案。
關鍵詞:電液伺服數控折彎?rùn)C(jī)、角度折彎?rùn)C(jī)、金屬板折彎?rùn)C(jī)、厚板重型折彎?rùn)C(jī)、暖通空調折彎?rùn)C(jī)、薄板微型折彎?rùn)C(jī)
