齒輪加工概述：
齒輪加工的關鍵是齒形加工。
目前齒形加工方法有兩種:
無切削加工:利用鑄造、熱軋、冷擠、注塑等方法獲得。
切削加工:是指利用專用切削刀具在工件毛坯表面加工出具有多個相同曲線型面的加工方法。由于齒輪的切削加工能得到較高的齒形精度。因此切削加工是目前加工齒輪的主要方法。
常見的齒形零件:
圓柱齒輪、圓錐齒輪、蝸輪、花鍵

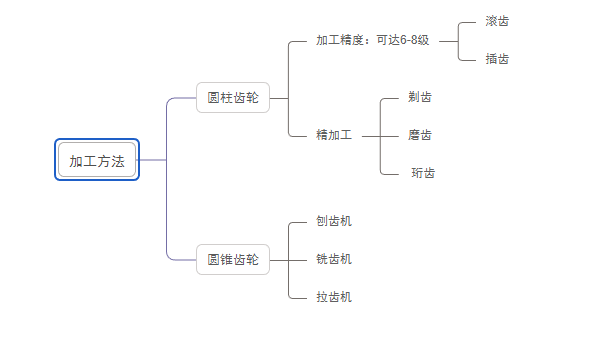

齒輪加工設備:
圓柱齒輪加工機床:滾齒機、插齒機、齒機
圓錐齒輪加工機床:刨齒機、銑齒機、拉齒機
不同加工設備的介紹：
| 設備 | 工作原理 | 應用范圍 |

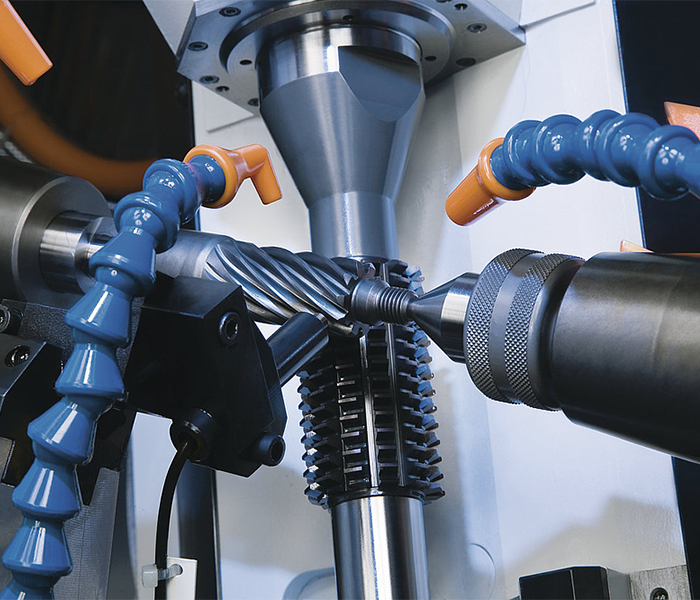

| 滾齒機
? |
滾齒機是利用齒輪滾刀按展成法加工圓柱齒輪、蝸輪和花鍵軸等的齒輪加工機床。滾刀與工件相當于一對螺旋齒輪呈嚙合狀態，滾刀旋轉時，在工件上切出齒形。 | 主要用于加工直齒、斜齒圓柱齒輪，還可以加工蝸輪和一定參數的花鍵軸。它是齒輪加工中應用最廣泛的設備之一，能高效地加工出精度較高的齒輪。 |

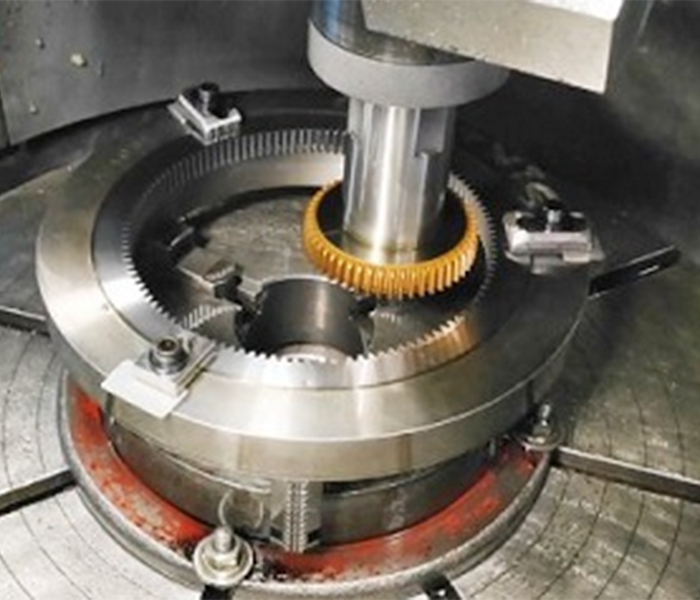

| 插齒機
|
插齒機是按展成法加工圓柱齒輪的齒輪加工機床。插齒時，插齒刀作上下往復的切削運動，同時與工件作相對的滾動，在工件上加工出齒形 | 適用于加工內齒輪、雙聯或多聯齒輪、扇形齒輪等滾齒機難以加工的齒輪。它在加工精度和表面質量方面有較好的表現，尤其對于一些有特殊形狀要求的齒輪加工更為合適。 |

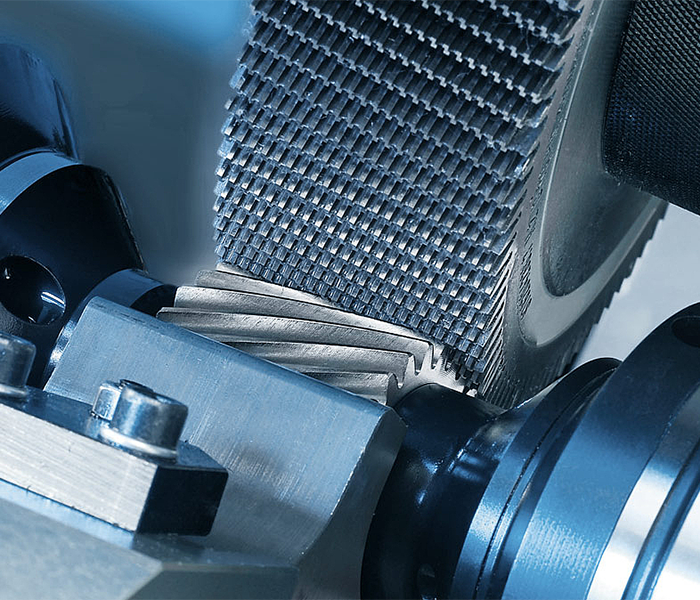

| 剃齒機
|
剃齒機是一種齒輪精加工機床，利用剃齒刀與被切齒輪作自由嚙合運動，借助于兩者之間的相對滑移，從齒面上剃下很細的切屑，以提高齒面的精度。 | 主要用于齒輪的精加工，在滾齒、插齒等粗加工后的齒輪，通過剃齒可以有效地改善齒形精度、齒向精度和表面粗糙度，提高齒輪的傳動質量。 |

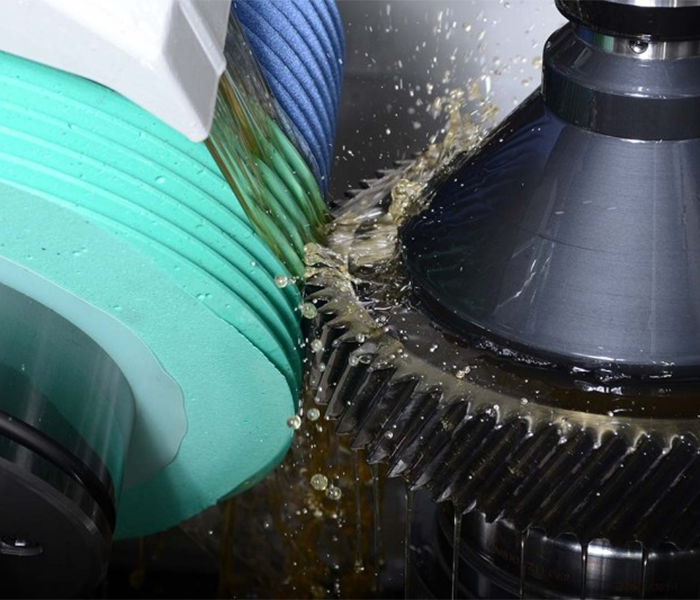

| 磨齒機
|
磨齒機是用砂輪作為刀具來磨削已經加工出的齒輪齒面，以獲得高精度的齒輪。根據磨齒原理，有成形法磨齒和展成法磨齒等不同方式。展成法磨齒是通過砂輪和工件之間的展成運動來磨削齒面。 | 用于對精度要求極高的齒輪加工，如航空航天、精密機床等領域的齒輪。它可以加工出精度等級很高的齒輪，能糾正齒輪在前期加工中產生的各種誤差。 |

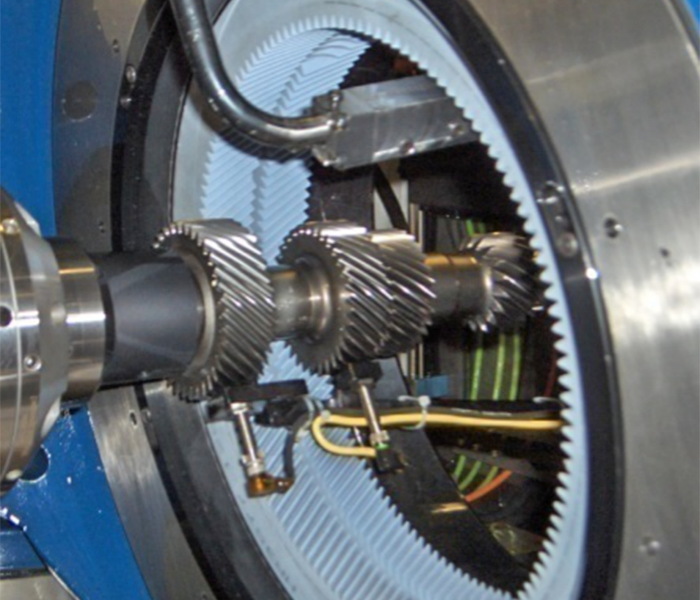

| 珩齒機
|
珩齒機是利用珩磨輪與被加工齒輪在嚙合過程中的相對運動，對齒輪齒面進行光整加工的設備。珩磨輪一般是用金剛砂等磨料與塑料等結合劑制成。 | 主要用于齒輪的光整加工，經過珩齒后的齒輪，齒面粗糙度得到明顯改善，能有效降低齒輪傳動的噪聲，提高齒輪的耐磨性和使用壽命。它常在剃齒或磨齒后作為最后一道精加工工序。 |

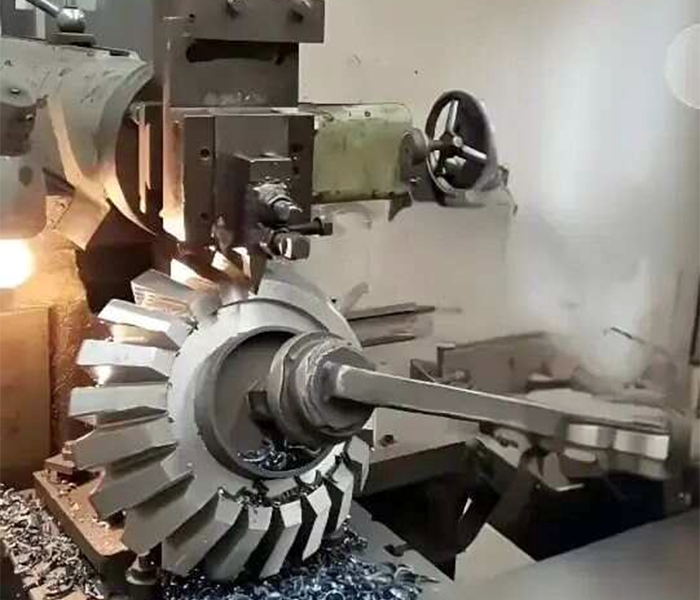

| 刨齒機
|
通過刨刀做往復直線運動和齒坯的間歇旋轉運動，依據展成法，如同齒輪嚙合一樣，刨刀切削刃去除齒坯多余金屬來加工直齒圓錐齒輪。 | 廣泛應用于機械制造，像汽車差速器圓錐齒輪加工；在航空航天中用于飛機發動機等系統的高精度圓錐齒輪制造；在工程機械領域，用于挖掘機等設備傳動系統的圓錐齒輪制造；在船舶制造里，可加工船舶推進和舵機系統的圓錐齒輪。。 |

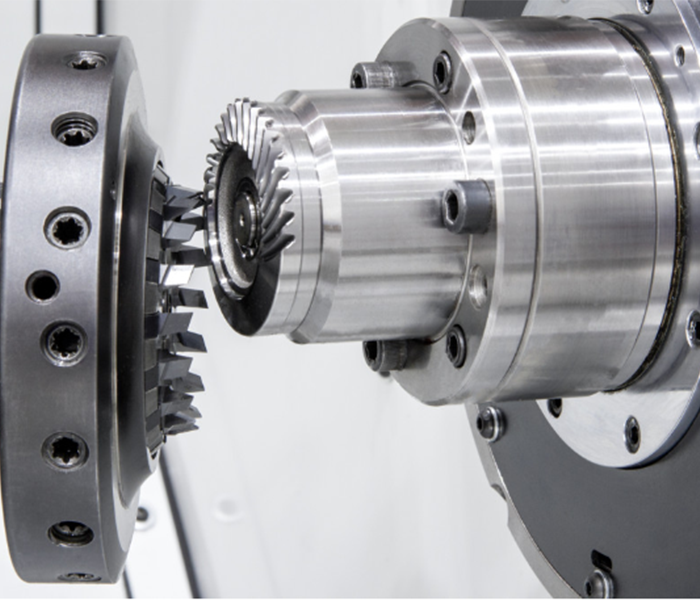

| 銑齒機
|
利用銑刀對齒輪毛坯進行加工。銑刀高速旋轉作為主運動，齒輪毛坯則做緩慢的旋轉運動，同時還沿著自身軸線方向移動，通過銑刀逐齒銑削，將毛坯加工成齒輪。 | 在機械制造領域應用廣泛。常用于加工精度要求不是極高的圓柱齒輪，如普通減速機中的齒輪。在一些小型機械的傳動系統中也有應用，像玩具機械、簡易農用機械等，能快速且經濟地制造出符合基本傳動要求的齒輪。 |

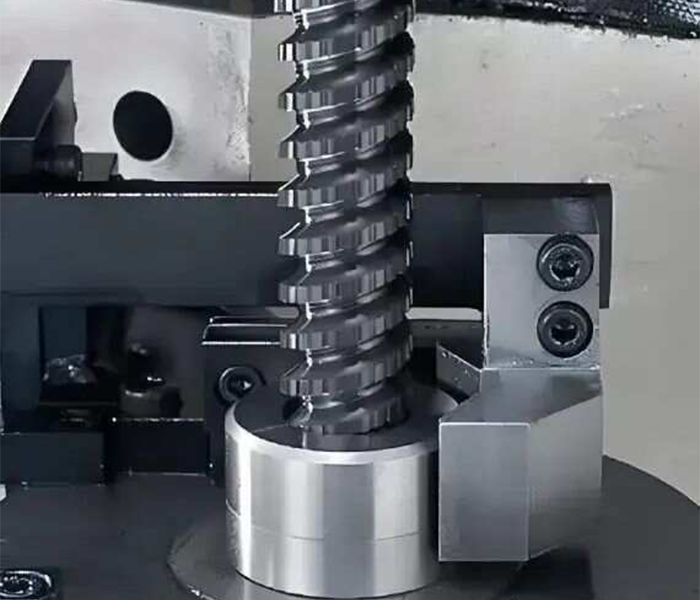

| 拉齒機
|
它是通過拉刀和齒坯的相對運動來加工齒輪。拉刀是一種帶有一系列刀齒的刀具，其形狀和尺寸與要加工的齒形相匹配。工作時，拉刀作直線運動，從齒坯一端切入，刀齒依次從齒坯上切除多余材料，逐漸形成所需的齒形。 | 主要用于加工精度較高、形狀復雜的內齒輪和外齒輪。在汽車變速器齒輪、機床的傳動齒輪制造中廣泛應用，能夠高效地生產出符合高精度要求的齒輪，提升齒輪的質量和傳動性能。 |
齒輪加工需綜合考量材料、精度、批量等要素，合理選用工藝與設備，把控各環節參數，才能制造出契合不同機械傳動需求的優質齒輪，保障機械系統穩定、高效運行 。
