項目		單位	機器型號：

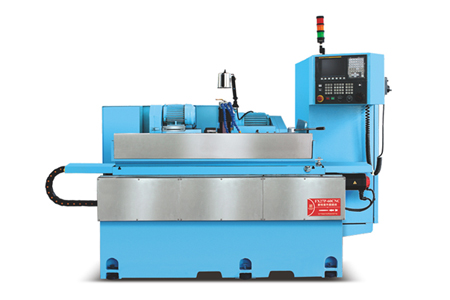

項目		單位	FX27P-60CNC
加工能力	工作臺最大旋徑	毫米	270
	兩頂針最長距離	毫米	600
	最大研磨直徑	毫米	270
	兩頂心間最大負載	公斤	60（頂心）
	兩頂心間最大負載	公斤	20(工作頭)
	砂輪尺寸（直徑×寬度×孔徑）	毫米	405×38(32-50)×127
	砂輪轉速	轉速	1650
	砂輪最大線速度	多發性硬化癥	35(65配高速砂輪)
	砂輪修整	毫米	自動的
砂輪頭	進給角度	度數	90后
	進給行程	毫米	220
	X軸進給速度	米/分鐘	6
	X軸最小進給量	毫米	0.001
頭架	主軸轉速	轉速	50-500
	主軸形式		同步或定心
	頂針規格		MT-5
尾架	自動伸縮距離	毫米	40
尾架	頂針規格		MT-4
工作臺	Z軸快移速度	米/分鐘	8
	Z軸最小進給量	毫米	0.001
	最大移動行程	毫米	640
	旋轉角度	度數	-2.333333333
馬達	砂輪主軸馬達	千瓦	3.75
	X軸進給電機（伺服）	千瓦	1.5
	Z軸進給電機（伺服）	千瓦	1.5
	主軸箱主軸電機	千瓦	0.75
	冷卻水泵馬達	千瓦	0.75
	潤滑油馬達	千瓦	0.25*2
	尾架油泵馬達	千瓦	0.75
其他	機器凈重	公斤	3300
	總重量	公斤	3500
	包裝尺寸（長寬高）	毫米	270020002000

產品描述：

●可選擇砂輪修整裝置，實現精確的數控修整，適應普通外圓表面、錐形表面、成形外圓表面、R面、溝槽的磨削。

●配置進口或國產主動測量裝置，實現磨削加工過程全閉環控制。

●故障自診斷及異常報警等全方位的控制功能。

● 可加裝機械手自動化系統，實現全自動化流水作業。

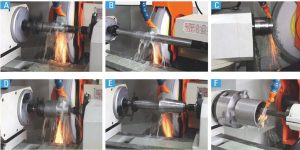

A、直進研磨

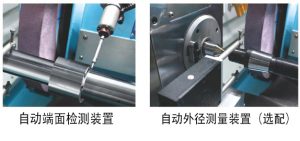

小量生產時，自動進刀配合無火花定時器，以獲得良好的研磨品質。大量生產時，加裝自動外徑測量裝置（特別附件），可提供最佳的產量和研磨效果（CNC機型）。

B、橫進研磨
自動間歇進刀和油壓驅動的工作臺使工件得到最有效的橫進研磨。

C、端面研磨

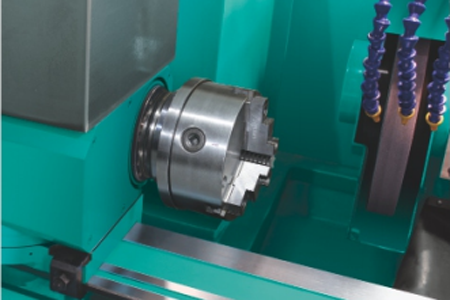

將工作主軸頭旋轉蓋拆下，換上三爪或四爪夾頭。改變定位梢位置即可使夾頭旋轉，并將其固定在90度的位置即可作端面研磨。

D、肩部研磨
當工件的外徑與其肩頭研磨需要一次完成時，工件由二頂心支撐且將砂輪改裝到砂輪頭右邊并旋轉一角度即可研磨。

E、斜度研磨
工件可用夾頭或二頂心支撐，工作臺和砂輪頭都可旋轉且調整容易。

F、內徑研磨
內徑磨削附件（特別附件）研磨內徑，只要將內徑研磨主軸拉下固定在研磨位置即可進行研磨。
