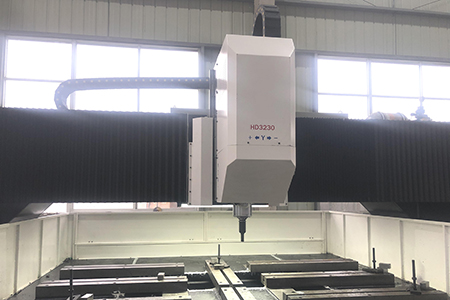

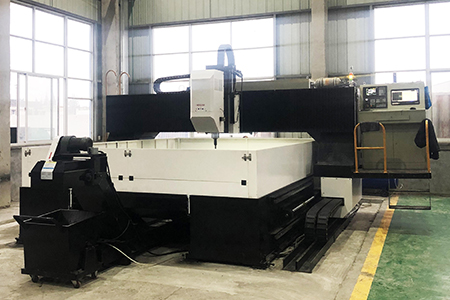

HD2525-1 CNC單軸龍門移動高速
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 參數 | |
| 最大加工工件尺寸 | 最大鉆孔中心距長×寬 | 2500X2500mm |
| 最大加工板厚 | 100mm | |
| 工作臺 | T型槽寬度/間距 | 28/500mm |
| 垂直滑動式鉆頭 | 數量 | 1 |
| 主軸錐孔 | BT50 | |
| 最大鉆孔直徑 | φ50mm | |
| 主軸轉速 | 30—3000轉/分 | |
| 主軸電機功率 | 22千瓦 | |
| （X 軸）龍門縱向移動
? |
最大行程 | 2500mm |
| X軸移動速度 | 0-8米/分鐘 | |
| X軸伺服電機功率 | 3千瓦 | |
| （Y軸）動力頭橫向移動
? |
最大行程 | 2500mm |
| Y軸移動速度 | 0-8米/分鐘 | |
| Y軸伺服電機功率 | 3千瓦 | |
| （Z軸）垂直滑塊進給 | Z軸行程 | 300mm |
| Z軸進給速度 | 0-5米/分 | |
| Z軸伺服電機功率 | 3千瓦 | |
| 定位精度 | X/Y軸 | ≤0.08mm/全長 |
| 重新定位精度 | X/Y軸 | ≤0.04mm |
| 液壓系統 | 液壓泵壓力/流量 | 6.5MPa /25L/分 |
| 液壓泵電機功率 | 3千瓦 | |
| 氣動系統 | 壓縮空氣壓力 | ≥0.4MPa |
| 芯片清洗和冷卻 | 清屑器型 | 板鏈?zhǔn)?/td> |
| 切屑清潔器編號 | 1 | |
| 清屑速度 | 1米/分鐘 | |
| 排屑器電機功率 | 0.75千瓦 | |
| 內冷卻泵電機功率 | 3千瓦 | |
| 外冷卻泵電機功率 | 0.75千瓦 | |
| 自動潤滑系統 | 潤滑壓力 | 2MPa |
| 潤滑點注油量 | 0.1毫升 | |
| 潤滑期 | 6-10分鐘 | |
| 電氣系統 | 數控系統 | 西門子數控 |
| 數控軸數 | 4 | |
| 電機總功率 | 約?55千瓦 | |
| 整體尺寸 | 長x寬x高 | 約?5500X5500X3100mm |
| 重量 | 約?32噸 | |
產品行業：
用于石化、鍋爐、制冷、風電法蘭等行業的管板、折流板、法蘭盤的鉆孔加工，也可用于建筑、橋梁、鐵塔等鋼結構中的聯接板鉆孔。
產品特點：
伺服滑臺式鉆削動力頭，具有鉆孔、擴孔、倒角、銑槽功能，可一起工作，也可獨立工作。
床身兩側面各裝有兩條高承載力量直線滾動導軌副，龍門縱向移動通過AC伺服電機和精密螺距滾珠絲杠副雙側同步驅動。
龍門橫梁上裝有兩個可移動的滑板，滑板采用兩條直線滾動導軌副導向，驅動分別采用AC伺服電機和精密大螺距滾動珠絲杠副傳動。
床身上設置T型槽，使用壓板裝夾工件。
可用手搖輪、頂針、詢邊器等多種方式尋找工件中心。
橫梁上的滑板裝有垂直數控進給滑枕式鉆削頭，鉆削頭采用可強過載型專用主軸變頻電機，電機經同步帶驅動主軸，鉆削主軸采用臺灣精密主軸（內冷），具有蝶形彈簧自動拉刀機構，液壓缸松刀，更換刀柄十分方便。
本機床配備液壓系統，完成垂直滑枕的液壓平衡和主軸液壓松刀。
數控系統采用西班牙FAGOR系統或者德國西門子系統，并配有USB接口和LCD液晶顯示屏。提供的自動編程不僅具有自動生成加工程序，還具有鉆孔前孔位預演等功能。
配有平板鏈?zhǔn)阶詣?dòng)排屑器和集屑車，冷卻系統配高壓內冷泵和低壓外冷泵，可供刀具內冷卻或外冷卻使用。
