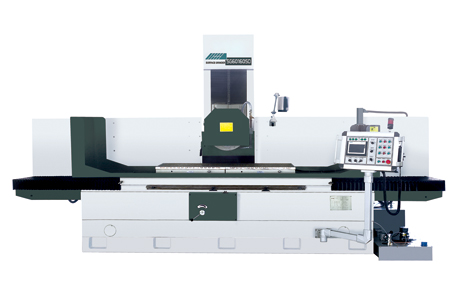

SGL 立柱移動平面磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | SG60160SD (SGL60160PC2) |
SG60220SD (SGL60220PC2) |
SG60600SD (SGL60600PC2) |
SG80160SD (SGL80160PC2) |
SG80220SD (SGL80220PC2) |
SG80300SD (SGL80300PC2) |
|
| 工作臺尺寸（長*寬） | 毫米 | 1600*610 | 2200*610 | 6000*610 | 1600*810 | 2200*810 | 3000*810 | |
| 工件最大磨削尺寸(L*W) | 毫米 | 1600*610 | 2200*610 | 6000*610 | 1600*810 | 2200*810 | 3000*810 | |
| 主軸中心至工作臺距離 | 毫米 | 820/1050 | 820/1050 | 800/1050 | 820/1050 | 820/1050 | 800/1050 | |
| 電磁吸盤尺寸 | 毫米 | 600*800*2 | 600*1000*2 | 600*1000*6 | 800*800*2 | 800*1000*2 | 800*1000*3 | |
| 工作臺縱向速度 | 毫米 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| 最大限度工作臺負載（包括電磁吸盤） | 公斤 | 1230 | 1690 | 6000 | 1230 | 1690 | 6000 | |
| 砂輪頭橫向移動 | 自動間歇進給速度 | 公噸 | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 |
| 快速進給 | 米/分鐘 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手輪進給 | 毫米/克 | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | |
| 輪子垂直移動 | 自動間歇速度 | 毫米/噸 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 |
| 快速進給 | 米/分鐘 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手輪進給 | 毫米/克 | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | |
| 砂輪轉速 | 轉速 | 960 | 960 | 960 | 960 | 960 | 960 | |
| 車輪尺寸（OD*Width*ID） | 毫米 | 500*75*305 | 500*75*305 | 500*100*305 | 500*75*305 | 500*75*305 | 500*75*305 | |
| 總額定功率 | 千瓦 | 28.5 | 28.5 | 38.5 | 28.5 | 28.5 | 31 | |
| 表面粗糙度 | 微米 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
| 總重量 | 公斤 | 8500 | 9500 | 25000 | 10000 | 11500 | 14000 | |
| 包裝尺寸（長*寬*高） | 厘米 | 480*220*172 | 600*220*172 | 600*300*172 | 480*220*172 | 600*220*172 | 830*220*172 | |
| 260*227*255 | 260*227*255 | 260*350*255 | 280*227*255 | 280*227*255 | 280*227*255 | |||
備注：SGLXXXPC2表示PLC控制的機床為直線導軌；SGXXXSD 表示 PLC 控制的機器是箱式方式。
產品特點
高強度鑄鐵基礎
以可變速度液壓縱向移動
橫向和縱向移動由伺服電機和PLC控制器實現自動進給
該機適用于重負荷磨削，磨削效率高
強制潤滑導軌，延長機器使用壽命。
該機器可以配置CNC系統以擴展為2軸CNC或3軸CNC機器。
應用
本機主要適用于磨削鋼件、鑄鐵及各種有色金屬零件特別重要的表面，也可磨削藍寶石等非金屬材料，適用于機械加工廠、磨具加工廠及汽車等行業。大中型零件磨削。
標準配件
冷卻系統、工作燈、水平楔、地腳螺釘、砂輪法蘭、砂輪平衡心軸、電磁吸盤、標準砂輪、操作手冊、砂輪修整座、PLC 控制器和觸摸屏。
選配附件
金剛石筆
磁分冷卻系統
砂輪平衡架
DRO
