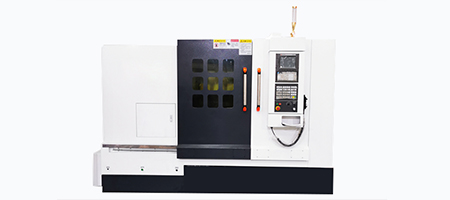

TCK50AY斜床身數控車床動力刀塔
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | 型號TCK50Ax500 |
| 床身上最大回轉直徑 | mm | Φ560 |
| 橫溜板最大回轉直徑 | mm | Φ260 |
| 最大加工長度 | mm | 500 |
| x軸最大行程 | mm | 240 |
| Y軸最大行程 | mm | ±40 |
| z軸最大行程 | mm | 540 |
| 主軸最高轉速 | rpm | 3500rpm |
| 主軸變速級數 | 無極變速 | |
| 主軸端部代號 | A2-5 | |
| 主軸通孔 | mm | Φ560 |
| 快移速度 | m/min | X:18 Z:18 |
| 切削進給速度 | mm/min | 1-15000 |
| X/Z軸重復定位精度 | mm | 土0.003 |
| x/Z向電機扭矩 | NM | 15/10 (x向帶抱閘) |
| 主軸電機功率. | KW | 7.5/11 |
| 刀塔 | 帶Y軸12工位動力刀塔 | |
| 刀塔刀座 | BMT45 (ER20) | |
| 套筒直徑 | mm | 70 |
| 套筒行程 | mm | 80 |
| 尾座最大行程 | mm | 450 |
| 外形尺寸(長X寬X高) | mm | 2600x1850x2000 |
| 整機重量 | KG | 2900 |
機床描述： 本機床是一種高速、高精度、高可靠性的斜床身機床。 床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。 伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。 絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度； 該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。 主軸單元在恒溫室內組裝。 組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
