項目		單位	規格
主要參數	床身上最大回轉直徑	mm	Φ560
	刀架上最大加工直徑	mm	Φ300
	最大加工長度	mm	500/ 1000
主軸及卡盤參數	主軸頭形式( 卡盤)		A2-6(8寸)液壓
	主軸電機功率	kw	11
	主軸最高轉速	rpm	50-4000
	主軸孔直徑	mm	Φ65
	棒料通徑	mm	Φ50
	X軸極限行程	mm	200
	X軸電機扭矩	N.M	10
	X/Y軸線軌規格	mm	35/ 35
	Z軸極限行程	mm	400
	Z軸電機扭矩	N.M	10
	X、Z軸連接方式		直聯
尾座部分	刀塔		臥式8/12工位
	套筒形式	mm	液壓
	套筒直徑	mm	Φ74
	套筒行程	mm	80
	尾座最大行程	mm	450
	尾座套筒錐孔	＃	莫氏5
外形重量	床身形式及斜度		整體式
	長寬高	mm	2950/3450x1860x1850
	重里(約重)	kg	4250

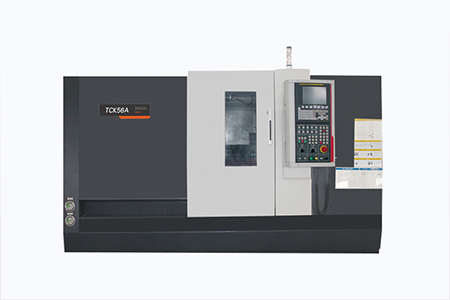

機床描述： 本機床是一種高速、高精度、高可靠性的斜床身機床。床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度；該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。主軸單元在恒溫室內組裝。組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
