技術參數：
| 規格 | 單位 | Z30125×40 |
| 鉆孔最大直徑 | 毫米 | 125 |
| 主軸端面至工作臺面距離 | 毫米 | 750-2500 |
| 主軸中心至立柱母線距離 | 毫米 | 600-4000 |
| 主軸行程 | 毫米 | 560 |
| 主軸錐度 | 公噸 | 公制80 |
| 主軸轉速范圍 | 轉速 | 6.3-800 |
| 主軸轉速級數 | – | 22 |
| 主軸進給量范圍 | 毫米/轉 | 0.06-3.20 |
| 主軸進給量級數 | – | 16 |
| 搖臂回轉角度 | ?±180° | |
| 主電機功率 | 千瓦 | 18.5 |
| 機床重量 | 公斤 | 28500 |
| 外形尺寸 | 毫米 | 4960x2000x4780 |

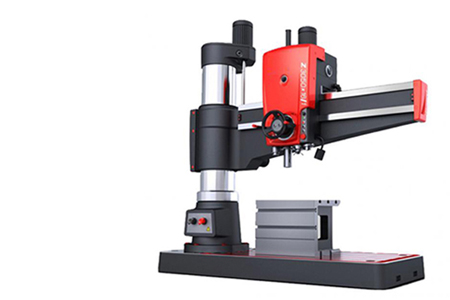

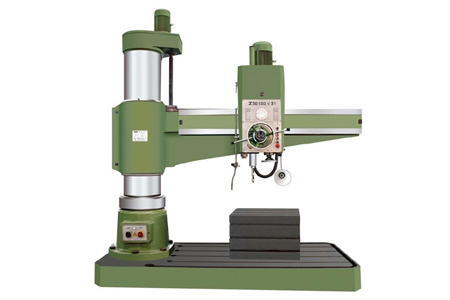

搖臂鉆床，也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉的鉆床。常用于機械制造和修配工廠加工中、小型工件的孔。
1.Z30125×40液壓式搖臂鉆床是萬能型通用機床。機床的最大鉆孔直徑為￠100m(在 50-60kgf/mm的鋼材上，在布氏硬度 HB=200的鑄鐵上鉆孔能力為￠100mm)
2.本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。
3本機床效率高、剛性好、精度高、噪音低、變速范圍廣。
4.操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。
產品主要性能特點:
采用液壓預選變速機構,可節省輔助時間。
主軸正反轉,停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。
主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠。
搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用時長。
有完善的安全保護裝置和外柱防護。
在結構設計方面和在制造過程中，還采取了一系列有效措施， 使得機床的精度持久性和整機的使用時長均為大延長。
標準設備
搖臂鉆床
減速套筒
退套楔
鉆夾頭
工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
