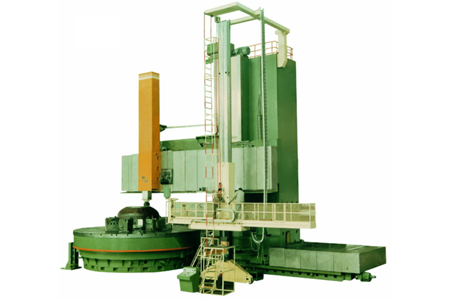

CK53100數控單柱移動立式車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 型號：CK53100 | 單位 | 參數 | 備注 | ||
| 主要參數 | |||||
| 1) | 最大車削工件直徑 | 毫米 | Φ10000 | ||
| 2) | 過中心最大車削直徑 | 毫米 | Φ6000 | ||
| 3) | 最大車削工件高度 | 毫米 | 3000 | ||
| 4) | 最大車削重量 | n≤10r/min | 噸 | 80 | |
| 機器速度 | 30 | ||||
| 1) | 工作臺直徑 | 毫米 | Φ5000 | ||
| 2) | 工作臺轉動速度 | 轉/分 | 0.2-20 | ||
| 3) | 工作臺最大轉動力矩 | 千牛米 | 160 | ||
| 4) | 工作臺轉速系列 | 兩速無級變速器 | |||
| 1) | 立式刀架最大允許切削力（滑枕伸出≤500mm） | KN | 60 | ||
| 2) | 立式刀架滑枕截面尺寸 | 毫米 | 280×240 | ||
| 3) | 刀架截面尺寸 | 毫米 | 50×50 | ||
| 1) | 垂直轉臺水平移動最大行程 | 毫米 | 3600 | ||
| 2) | 立式刀架滑枕最大行程 | 毫米 | 1500 | ||
| 3) | 滑枕中心線至工作臺中心的最大超程 | 毫米 | 50 | ||
| 4) | 橫梁行程 | 毫米 | 2000 | ||
| 5) | 柱行程 | 毫米 | 2000 | ||
| 移動速度 | |||||
| 1) | 刀架和滑枕進給范圍 | 每分鐘進給 | 毫米/分鐘 | 0.1-400 | |
| 每轉工作臺進給 | 毫米/轉 | 0.01-50 | |||
| 2) | 刀架快速移動速度 | 毫米/分鐘 | 3000 | ||
| 3) | 滑塊快速移動速度 | 毫米/分鐘 | 3000 | ||
| 4) | 提梁速度 | 毫米/分鐘 | 280 | ||
| 5) | 立柱移動速度 | 毫米/分鐘 | 500 | ||
| 發動機 | |||||
| 1) | 主電機功率 | 千瓦 | 75 | ||
| 2) | 進給電機扭矩 | 牛米 | 42 | ||
| 機器一般參數 | |||||
| 1) | 機器總功率 | 千瓦 | 215 | ||
| 2) | 機床面積（長×寬×離地高度） | 毫米 | 18300×11500×8500 | ||
產品介紹：
本機為配備立式車刀架的CK53100數控單柱移動立式車床。可車削內外圓柱、圓錐、平面及各種回轉面，并能加工螺紋和進行等速平面車削。
適用于高速鋼、硬質合金和陶瓷刀具，能高效、自動化地加工各種黑色金屬和合金。金屬、部分非金屬材料等工件。
機床由工作臺、機座、主變速箱組成的主傳動部分和機床、立柱、橫梁、滑座、立式刀架組成的進給部分，它們各自獨立固定在基礎上。
機床配有獨立的升降平臺，升降平臺上設有集中控制控制臺。
機床進給軸：
X軸——立式刀架沿橫梁導軌水平移動；
Z 軸——滑枕在立式刀架中垂直移動。
機床其他運動軸：
工作臺車削主軸旋轉；立柱沿機器水平移動；橫梁沿立柱垂直移動；升降平臺垂直移動；升降平臺水平移動。
機床采用西門子840DSL數控系統，電柜置于機床后方，X軸、Z軸運動閉環控制，位置檢測裝置采用光柵尺。
