全自動高速金屬圓鋸機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：

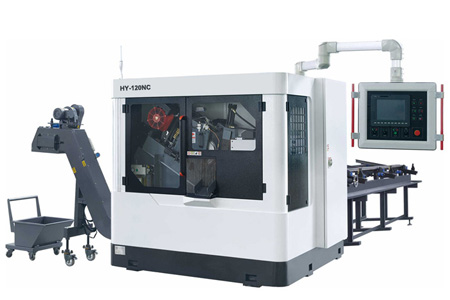

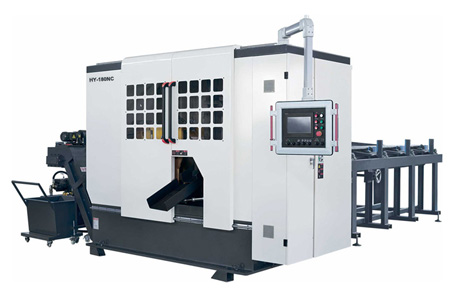

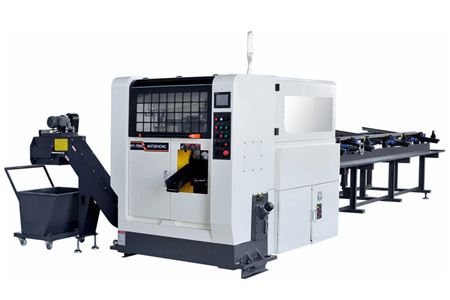

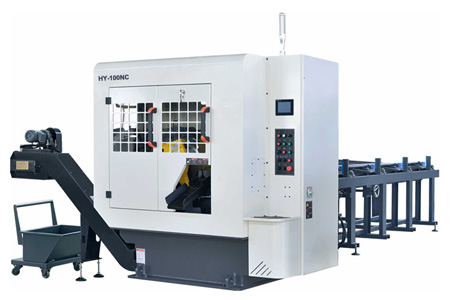

| 技術規格? | 單位 | HY-75NC | HY-85NC | HY-100NC | HY-120NC | HY-150NC | HY-180NC | ||
| 圓鋼切削能力● | 毫米 | 10-75 | 10-85 | 30-100 | 30-120 | 50-150 | 70-180 | ||
| 方棒切割能力■ | 毫米 | 10~58 | 10~65 | 30~76 | 30~80 | 50~105 | 70~130 | ||
| 圓管切割能力○ | 毫米 | 10-75 | 10-85 | 30-100 | 30-120 | 50-150 | 70-180 | ||
| 方管切割能力□ | 毫米 | 10-58 | 10-65 | 30~76歲 | 30~80 | 50~105 | 70~130 | ||
| ?TCT超硬圓鋸片 | 毫米 | 250/285 X 2.0T | 315×2.25T | 360×2.6T | 360/380 X 2.6T | 460×2.7T | 560×3.0噸 | ||
| 銷孔孔徑 | 毫米 | 4xφ11 XPCD63X φ32 | 4xφ11 XPCD63X φ32 | 4xφ11 XPCD90X φ40 | 4xφ11 XPCD90X φ40 | 4xφ14 XPCD90X φ50 | 4xφ21 XPCD120X φ50 | ||
| 主軸電機 | 千瓦 | 7.5(4P) | 9.5(4P) | 11(4P) | 15(4P) | 18.5(4P) | 30(4P) | ||
| 主軸轉速 | 轉速 | 20-160 | 20-180 | 20-120 | 40-160 | 30-125 | 20-80 | ||
| 鋸頭進給方式 | 交流伺服電機+滾珠絲桿（樞軸式進給） | 交流伺服電機+滾珠絲桿（30°傾斜進給） | AC伺服電機+滾珠絲桿（樞軸式進給） | 交流伺服電機+滾珠絲桿（30°傾斜進給） | 交流伺服電機+滾珠絲桿（30°傾斜進給） | 交流伺服電機+滾珠絲桿（水平進給） | |||
| 主夾具 | 油壓，縱橫夾具各一套 | 油壓，縱橫夾具各一套 | 油壓，縱橫夾具各一套 | 油壓，縱橫夾具各一套 | 油壓，縱橫夾具各一套 | 油壓，縱橫夾具各一套 | |||
| 切屑清理裝置 | 無源線刷/動力線刷（可選） | 無源線刷/動力線刷（可選） | 無源線刷/動力線刷（可選） | 無源線刷/動力線刷（可選） | 無源線刷/動力線刷（可選） | 無源線刷/動力線刷（可選） | |||
| 齒輪齒隙補償裝置 | 通軸式磁粉制動器 | 通軸式磁粉制動器 | 通軸式磁粉制動器 | 通軸式磁粉制動器 | 通軸式磁粉制動器 | 通軸式磁粉制動器 | |||
| 工件進給驅動方式 | 交流伺服電機+滾珠絲桿 | 交流伺服電機+滾珠絲桿 | 交流伺服電機+滾珠絲桿 | 交流伺服電機+滾珠絲桿 | 交流伺服電機+滾珠絲桿 | 交流伺服電機+滾珠絲桿 | |||
| 送料虎鉗夾持方式 | 液壓，水平夾緊 | 液壓，水平夾緊 | 液壓，水平夾緊 | 液壓，水平夾緊 | 液壓，水平夾緊 | 液壓，水平夾緊 | |||
| 工件前端去除長度 | 毫米 | 10~99（可關閉此功能） | 10~99（可關閉此功能） | 10~99（可關閉此功能） | 10~99（可關閉此功能） | 10~99（可關閉此功能） | 10~99（可關閉此功能） | ||
| 工件最終剩余長度 | 毫米 | 65+α（α小于設定切割長度） | 70+α（α小于設定切割長度） | 75+α（α小于設定切割長度） | 100+α（α小于設定切割長度） | 100+α（α小于設定切割長度） | 130+α（α小于設定切割長度） | ||
| 單次送料長度范圍 | 毫米 | 6-780 | 6-800 | 10-680 | 10-800 | 10-800 | 10-650 | ||
| 工件自動送料長度待裝 | 毫米 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | ||
| 自動工件進給方式 | 預排列式|液壓升降機 | 預排列式|液壓升降機 | 預排列式|液壓升降機 | 預排列式|液壓升降機 | 預排列式|液壓升降機 | 預排列式|液壓升降機 | |||
| 液壓馬達功率 | 千瓦 | 2.25(4P) | 2.25(4P) | 2.25(4P) | 2.25(4P) | 3.75(4P) | 5.5(4P) | ||
| 液壓系統額定壓力 | 兆帕 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | ||
| 液壓油箱容量 | 大號 | 90后 | 120 | 110 | 150 | 150 | 150 | ||
| 冷卻液裝置馬達 | 千瓦 | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | ||
| 重量（主機+輥道） | 公斤 | 3000 | 4500 | 3900 | 5400 | 5600 | 12400 | ||
| 機器尺寸(LXW) | 毫米 | 7100X2200 | 6910X3000 | 6500X2760 | 7234X3339 | 7300X3600 | 7416X3788 | ||
產品描述：
高速金屬圓鋸機系列
● 伺服進給及進給系統切割精度高；
● 是傳統鋸床切割速度的5倍；
● 主夾具采用國際流行的三點式夾緊，夾緊牢固可靠；
● 主動傾斜送料，避免物料表面損傷，提高送料精度；
● 高精度、高精度主軸齒輪箱，帶齒隙消除機構，使進給穩定，大大提高刀具壽命；
● 一鍵啟動，對話式觸摸輸入，操作簡單快捷。
標準設備
1. 鋸片擺動防振裝置：碳化鋁平行塊
2. 出料工件分離裝置：氣動|往復式
3. 自動集中潤滑系統：定時定量強制供脂
4. 刀具微量潤滑系統：準干式間歇式潤滑
5.排屑器：鏈板I型連續或間歇運行
6.工作燈：LED|防水防塵
可選設備
液壓上料架
TCT鋸片
