技術參數：
| 機器性能 | 規格 | 單位 | 500GS3 | |
| 機器 | 占用尺寸（長*寬*高） | mm | 1850*1400*2000 | |
| 設備總重量 | kg | 2500 | ||
| 工作臺 | 桌子尺寸（寬*長） | mm | 720*520 | |
| 行程 | X軸行程 | mm | 500 | |
| Y軸行程 | mm | 400 | ||
| Z軸行程 | mm | 260 | ||
| 數控電源 | 脈沖寬度 | us | 1-250 | |
| 輸出脈沖間隙與脈沖寬度比 | 4—15 | |||
| 低壓管路數 | pcs | 0-15 | ||
| 高壓管數 | pcs | 0-3 | ||
| 伺服速度 | gears | 0-15 | ||
| 伺服跟蹤 | gears | 1-199 | ||
| 伺服限速 | gears | 1-500 | ||
| 線速 | gears | 0-3 | ||
| 切削次數 | time | 1-7 | ||
| 最小機械驅動當量 | um | 1 | ||
| 脈沖分辨率 | um | 0.4 | ||
| 加工能力 | 主軸行程（電動可調） | mm | 260 | |
| 最大切削斜度/工件厚度 | ±6°/80 | |||
| 工作臺最大承載能力 | kg | 500 | ||
| 精確 | 定位精度 X/Y | mm | ≤0.01 | |
| 重復定位精度X/Y | mm | ≤0.005 | ||
| 最佳多刀切割精度 | mm | ≤0.005（直徑18方高25mm，切一切二，材質SKD11或Cr12，HRC58） | ||
| 最佳表面粗糙度 | um | Ra≤0.7（正方形10mm*10mm*25mm，材質SKD11或Cr12，HRC58） | ||
| 加工效率 | 最大切割效率 | mm2∕min | ≥220 | |
| 普通切削效率 | mm2∕min | ≥150 | ||
| 最大加工電流 | A | ≤10 | ||
| 處理電源空載電壓 | V | 100 | ||
| 能量消耗 | kw | ≤2.8 | ||
| 線材系統 | 線徑 | mm | ∮0.12-∮0.2 | |
| 線筒速度 | 頻率 | |||
| 緊絲法 | 雙向自動緊線 | |||
| 線速 | m/s | 3-12 | ||
| 工作液罐 | 過濾精度 | um | ＜10 | |
| 過濾方法 | 慢線過濾器 | |||
| 工作液 | 特殊切削液 | |||
| 環境與電力 | 電 | 380V±10% / 50/60Hz / 2kVA | ||
| 溫度 | 溫度 15-30℃ / 濕度 40-80% | |||
| 氣壓 | kpa | 86-106kpa | ||
設備介紹

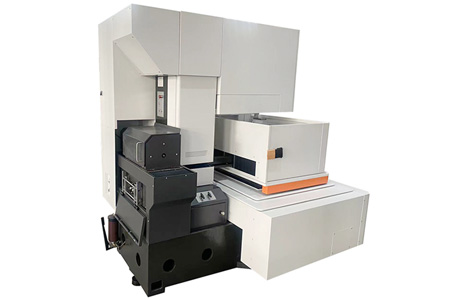

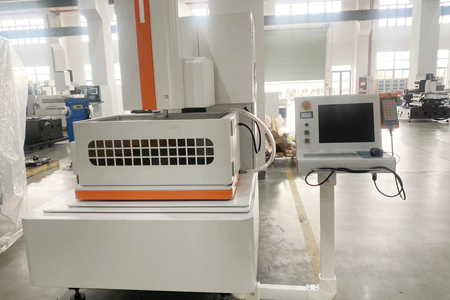

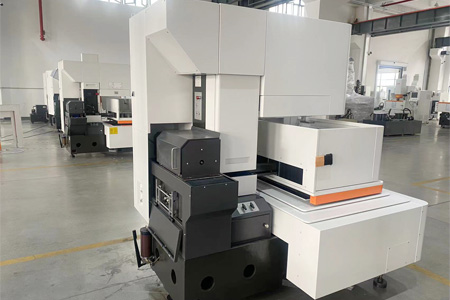

500GS3交流伺服中進給線切割機床是500GS1的升級換代產品。是一款五軸數控（“Z”軸數控手動鎖緊）四軸聯動中進給線切割機床?！癦”軸可實現微米級CNC控制，U/V軸采用精密直線導軌，滾珠絲桿與電機直聯。上海安太士該機型是國內第一臺采用該結構實現穩定加工的伺服中進給線切割機床。
為了更好的實現我們產品更高的精度，更好的產品一致性，更穩定的產品穩定性。為此，上海安太士引進了德國蔡司三坐標測量儀，用于機床鑄件及外購件的三維檢測和篩選。
標準設備
| 名字 | 規格 | 供應商 |
| 機床 | 優質樹脂砂鑄造 | 中國 |
| X/Y軸絲桿 | 精密滾珠絲桿 | 上銀/PMI |
| X軸、Y軸導軌 | 精密直線導軌 | 上銀/PMI |
| 導輪 | 厚寶石導輪或?qū)Ｓ脤?dǎo)輪 | 中國 |
| 導絲 | 中國 | |
| 換向開關 | 中國 | |
| 過濾系統 | 慢速過濾 | 安帝士 |
| 電源控制柜 | 高性能控制電源 | 安帝士 |
| 工業控制計算機 | 高性能無風扇 | 安帝士 |
| 交流伺服電機 | 松下電器 | 日本 |
| 交流伺服電機驅動器 | 松下電器 | 日本 |
| 逆變器 | 士林 | 臺灣 |
| 中繼 | 歐姆龍 | 日本 |
| 接觸器 | 施耐德 | 法國 |
