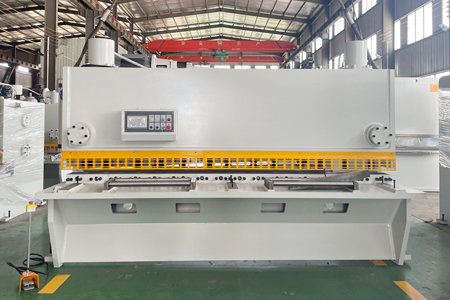

QC11Y－8×6000 液壓閘式剪板機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 序號 | 項目名稱 | 數值 | 單位 | 序號 | 項目名稱 | 數值 | 單位 | |
| 1 | 可剪板厚 | 8 | mm |
10 |
主?電 機 | 型號 | Y132M-4 B5 | |
| 2 | 可剪板寬 | 6000 | mm | 功率 | 15 | KW | ||
| 3 | 被剪板料強度 | σb≤450 | N/mm2 | 轉速 | 1440 | rpm | ||
| 4 | 行程次數 | 8-15 | 次/min |
11 |
齒?輪 泵 | 型號 | NB2-25GF | |
| 5 | 剪切角 | 1.5-2 | ° | 流量 | 80 | L/min | ||
| 6 | 喉口深度 | 150 | mm | 壓力 | 31.5 | Mpa | ||
| 7 | 刀片長度 | 6100 | mm |
12 |
外形?尺寸 |
長 | 6600 | mm |
| 8 | 工作臺離地高度 | 1050 | mm | 寬 | 1900 | mm | ||
| 9 | 后擋料范圍 | 20~800 | mm | 高 | 2700 | mm | ||
一、整機結構
整機采用全鋼焊接結構， 墻板、工作臺、刀架體等焊接部件振動消除應力， 具有很好的剛性與穩定性。
二、技術與工藝
1、 ?本機屬最新一代液壓剪板機。采用先進的液壓集成閥塊。結構緊湊， 減少管路連接，提高了系統的可?靠性與易維修性。
2、結構件采用噴丸方式除銹，并噴涂防銹漆；
3、機床的機架、上刀架、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，?保證了主?機的各項幾何精度。
4、 ?串聯油缸使機床在剪切時， 油缸同步，剪切角度可以調節。
5、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承 上刀架上、下擺動動作， 偏心機構快速調整刀片間隙，提高剪切精度。
6、 ?蓄能器回程平穩、迅速，改變了傳統的儲氣筒的結構，杜絕氮?dú)庑孤兜那闆r。
7、 ?上、下刀片均為矩形，材質 6Crw2Si，硬度好、壽命長。
8、上、下刀片刀口間隙由手柄調節， 刻度盤指示數值，調整輕便迅速、 正確可靠。

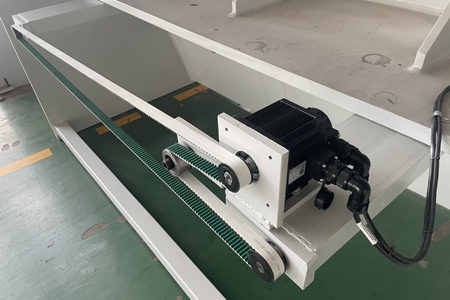

9、電動機械式后擋料， 并能作手動微調， 擋料尺寸及剪切次數均有數字顯示裝置， 使用方便。
10、工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
| 規格 | 供應商 |
| 油缸主要密封圈 | 日本華爾卡 |
| 液壓閥 | 中國 |
| ?主控電氣元件 | 西門子/施耐德 |
| 電機 | 中國 |
| 刀片 | 中國 |
| 油泵 | 中國 |
