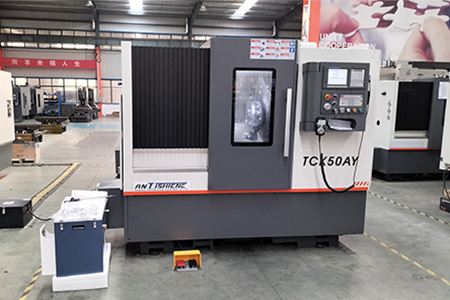

TCK50A-500車銑復合數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 序號 | 機床型號 | 單位 | TCK50AYx500 |
| 1 | 床身上最大回轉直徑 | mm | Φ560 |
| 2 | 橫溜板最大回轉直徑 | mm | Φ300 |
| 3 | 最大加工長度 | mm | 400 |
| 4 | 最大加工直徑（盤類） | mm | Φ300（相近刀具不干涉時） |
| 5 | 標準卡盤規格 | 英寸 | 10寸 |
| 6 | X軸最大行程 | mm | 240 |
| 7 | Z軸最大行程 | mm | 500 |
| 8 | 主軸最高轉速 | rpm | 3000rpm |
| 9 | 主軸變速級數 | 無極變速 | |
| 10 | 主軸端部代號 | A2-6 | |
| 11 | 主軸通孔 | mm | Φ66 |
| 12 | 拉管通孔 | mm | Φ55 |
| 13 | 快移速度 | m/min | X:18 Z:18 |
| 14 | 切削進給速度 | mm/min | 1-15000 |
| 15 | X/Z向電機扭矩 | NM | 15/15（X向帶抱閘） |
| 16 | 主軸電機功率 | KW | 11 |
| 17 | 動力刀塔規格 | TCSDY80H-12T-330（同步帶） | |
| 18 | 刀塔刀座 | BMT55 | |
| 19 | Y軸行程 | ±45 | |
| 20 | 動力刀塔夾頭 | mm | （ER20） |
| 21 | 車刀刀體尺寸 | mm | 25′25 |
| 22 | 最大鏜刀直徑 | mm | ?32 |
| 23 | 套筒直徑 | mm | 70 |
| 24 | 套筒行程 | mm | 80 |
| 25 | 尾座套筒錐孔 | ? | 莫氏5# |
| 26 | 尾座最大行程 | mm | 450 |
| 27 | 總電源容量 | KVA | 24 |
| 28 | 切削水箱容量 | L | 90 |
| 29 | 外形尺寸（長×寬×高） | mm | 2700*2000*2100 |
| 30 | ??整機重量 | KG | 3400 |
機床主要結構特點：
1.本系列機床是鞍提仕機械主要出口的產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
2.采用30°整體斜床身結構，配置高精度預負荷臺灣直線滾柱導軌，機床的位置精度高，排屑流暢、適合高速高精加工。
3.采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
4.選用刀塔方式，換刀速度快，定位精度高。
5.X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，確保定位精度和重復定位精度。
6.采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。
7.采用國產的液壓卡盤。
8.液壓尾座采用手動調整鎖緊，液壓活塞頂緊工件的方式進行加工。
配置設備：
| 名稱 | 規格型號 | 數量 | 品牌 | 產地 |
| 控制系統 | GSK988T | 1套 | 廣數 | 國產 |
| 主軸單元 | Φ200 | 1套 | 雙強/海納 | 國產 |
| 絲杠軸承 | 25TAC62 | 1套 | NSK或KoYo | 日本 |
| 動力刀塔 | 12工位(BMT55) | 1套 | 丞鑫 | 臺灣 |
| 動力刀座 | ER20 | 2個 | ||
| 動力刀座 | ER16 | 2個 | ||
| 主軸電機和驅動 | 伺服主電機（11 KW） | 1套 | 廣數 | 國產 |
| X/Z滾柱導軌 | 35/35 | 1套 | 上銀/銀泰 | 臺灣 |
| X/Z滾珠絲杠 | 3210/4010 | 1套 | 上銀/銀泰 | 臺灣 |
| 自動潤滑裝置 | 1套 | 滬潤/和進 | 國產 | |
| 液壓站 | 2.2kw | 1套 | 蒙福 | 國產 |
| 液壓卡盤 | 10寸 | 1套 | 倍得福 | 國產 |
| 油缸 | 10寸 | 1套 | 倍得福 | 國產 |
| 冷卻泵 | 370W | 1套 | 山川 | 國產 |
| 液壓尾頂 | 1套 | 普魯特 | 國產 |
