規格	單位	Z3080×20 （油壓式）	Z3080×25 （油壓式）
鉆孔最大直徑	毫米	80	80
主軸端面至工作臺面距離	毫米	350-1585	350-1585
主軸中心與立柱母線距離	毫米	500-2070	500-2570
主軸行程	毫米	400	400
主軸錐孔	公噸	MT6	MT6
主軸轉速范圍	轉速	16-1250	16-1250
主軸轉速級數	–	16	16
主軸進給范圍	毫米/轉	0.04-3.20	0.04-3.20
主軸進給級數	–	16	16
搖臂回轉角度		?±180°	?±180°
主電機功率	千瓦	7.5	7.5
起重電機功率	千瓦	1.5	1.5
機床重量	公斤	7000	7000
外形尺寸	毫米	3000×1250×3300	3000×1450×3300

產品描述

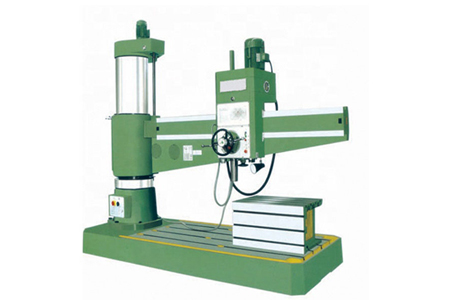

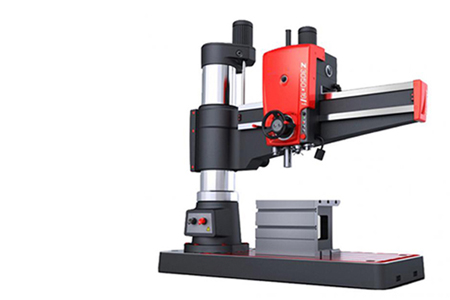

Z3080型搖臂鉆床是用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該機床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。

外觀造型美觀大方,總體布局勻稱協調。
采用液壓預選變速機構，可節省輔助時間。
主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
有完善的安全保護裝置和外柱防護。
在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。導軌經超高頻淬火。搖臂自動升降，生產效率高。

標準設備
搖臂鉆床
減速套筒

退套楔

鉆夾頭

工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
