技術參數：

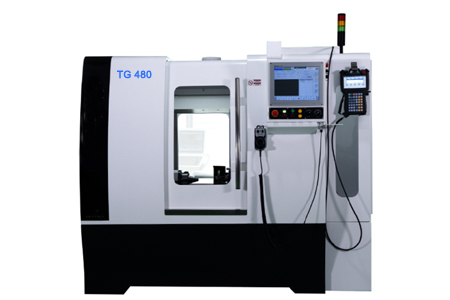

| 項目 | 單位 | 機床型號：TG480 |
| 直線軸 | – | 數控四軸聯動直線軸 |
| 驅動 | – | 進口伺服電機驅動 |
| 行程(X/Y/Z軸） | mm | 240/ 300 / 190 |
| 數控系統分辯率(X/Y/Z/A軸） | mm | 0.0001 |
| 編程和手輪進給最小分辯率(X/Y/Z/A軸） | mm | 0.0001 |
| THK絲桿(X/Y/Z軸） | – | BN-FN25-C3 |
| THK導軌(X/Y/Z軸） | – | SHS-25V?（level P) |
| 重復定位精度(X/Y/Z軸） | mm | 0.003 |
| 工件旋轉軸(A/B軸） | – | 旋轉軸 |
| DD伺服驅動(A/B軸） | – | 直接驅動 |
| 快速移動(X/Y/Z軸） | m/min | 7.5 |
| 最大工件重量 | kg | 5 |
| 直線分辨率 | mm | 0.0001 |
| 直線重復定位精度 | mm | 0.003 |
| 旋轉分辨率 | mm | 0.0001 |
| 旋轉重復定位精度 | 度 | 0.001 |
| 主軸功率 | kw | 15(選配: 15KW-20永磁變頻電機） |
| 機床重量 | kg | 4000 |
| 總功率 | kw | ≤30kw |
產品特點：
1、四軸四聯動CNC刀具磨床專注于生產：標準銑刀、鋁加工刀、亞克力銑刀、倒角刀、絲錐開槽。
2、機床采用：多工位磨削、多砂輪組磨削的工藝，經多年實用更能確保刀具生產品質，大大提高刀具生產效率。
3、前后兩面開門，便于機床無限制的調試與維護，全封閉的保護罩殼符合生產安全。
4、全軸均采用全進口的伺服電機與絲桿導軌，高精度和分辨率，保證機床的高生產品質和效率。
重要零部件：
1、X軸，水平直線CNC數控軸，中國臺灣制伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
2、Y軸，水平直線CNC數控軸，中國臺灣制伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
3、Z軸，垂直直線CNC數控軸，中國臺灣制伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
4、A軸，旋轉CNC數控工件軸，中國臺灣制伺服電機，日本精密蝸輪蝸桿副成套。
5、Z軸立柱增加角度旋轉中心，配置角度編碼器，確保更換不同螺紋角度時重復定位精度,更換尺寸時調機更高效更方便精準。
6、整體大理石床身。
7、密封機罩，方便調機，烤漆，機置可整體拆下，方便維修。
8、數控操作面板安裝在機罩上，并果用帶磁鐵的移動型手輪方便操作。
9、專用高速開槽電主軸一支，可以安裝一片到三片砂輪，可整體拆卸至砂輪修整機修整砂輪。
10、側刃、豎直采用中國臺灣高精密直連式電主軸。
11、主軸電機變頻調速。
12、機內安裝管式密封防油日光燈。

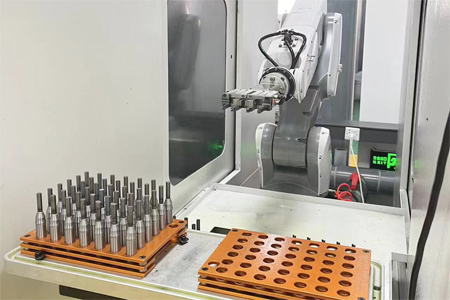

13、日本不二越，機器人自動上下料機構機外安裝，增長機器人使用壽命。(選配)
