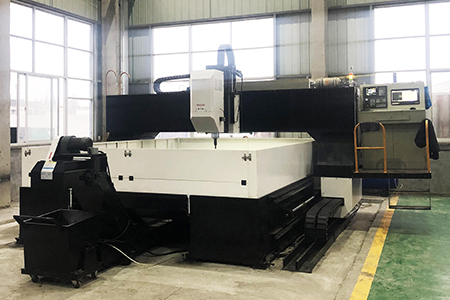

HD3020-1數控龍門移動式高速鉆床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 參數名稱 | 項目 | 參數 |
| 最大加工工件尺寸 | 長 X 寬 | 3000X2000mm |
| 最大加工板厚 | 100 毫米 | |
| 工作臺 | T槽寬度 | 28/500mm |
| 扭矩 | 最大扭矩 | 280牛米 |
| 垂直滑動式鉆頭 | 數量 | 1 |
| 主軸錐孔 | BT50 | |
| 最大鉆孔直徑 | Φ50mm | |
| 主軸轉速 | 30—3000轉/分 | |
| 主軸電機功率 | 22千瓦 | |
| （X 軸）
龍門縱向移動 ? |
最大行程 | 3000mm |
| X軸移動速度 | 0-8米/分鐘 | |
| X軸伺服電機功率 | 3.1千瓦 | |
| （Y軸）
動力頭橫向移動 ? |
最大行程 | 2000mm |
| Y軸移動速度 | 0-8米/分鐘 | |
| Y軸伺服電機功率 | 3.1千瓦 | |
| （Z軸）
垂直滑枕進給 |
Z軸行程 | 300mm |
| Z軸進給速度 | 0-5米/分 | |
| Z軸伺服電機功率 | 3.1千瓦 | |
| 定位精度 | X/Y軸 | ≤0.08mm/全長 |
| 重新定位精度 | X/Y軸 | ≤0.04mm |
| 液壓系統 | 液壓泵壓力/流量 | 6.5MPa /25L/分 |
| 液壓泵電機功率 | 3千瓦 | |
| 氣動系統 | 壓縮空氣壓力 | ≥0.4MPa |
| 芯片清洗和冷卻 | 清屑器型 | 板鏈?zhǔn)?/td> |
| 切屑清潔器編號 | 1 | |
| 清屑速度 | 1米/分鐘 | |
| 排屑器電機功率 | 0.75千瓦 | |
| 內冷卻泵電機功率 | 3千瓦 | |
| 外冷卻泵電機功率 | 0.75千瓦 | |
| 自動潤滑系統 | 潤滑壓力 | 2MPa |
| 潤滑點注油量 | 0.1毫升 | |
| 潤滑期 | 6-10分鐘 | |
| 電氣系統 | 數控系統 | 西門子數控 |
| 數控軸數 | 4 | |
| 整體尺寸 | 長x寬x高 | 約?8150X6500X3500mm |
| 重量 | 約?31噸 | |
適用行業：
主要用于石油化工、鍋爐、風電、法蘭等行業的鉆孔管板、隔板、法蘭、大板，也可用于建筑、橋梁、熱交換、鐵塔等行業的連接板。
產品特點：
1. 床身兩側分別裝有重載直線滾柱導軌副。龍門兩側的縱向運動由交流伺服電機和大螺距精密滾珠絲桿副同步驅動。
2、龍門橫梁上裝有兩個活動滑臺?；瑝K由兩對直線滾柱導軌引導，分別由交流伺服電機和大螺距精密滾珠絲桿副驅動。

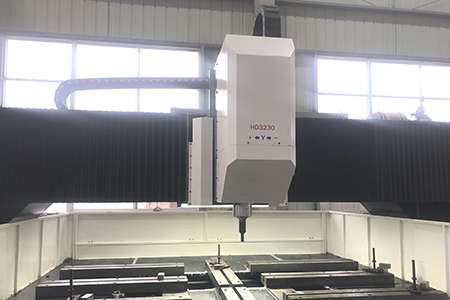

3、橫梁上的滑臺配備立式數控進給滑枕式鉆孔主軸，主軸采用重載專用變頻電機。電機通過同步帶驅動主軸。鉆軸采用臺灣精密主軸（內冷），碟簧自動拉刀機構，油壓缸松刀，換刀柄方便。
4、本機配備液壓系統，完成立式滑枕液壓平衡和主軸液壓松刀。
5、采用西門子數控系統，配備RS232接口，液晶顯示屏。提供的自動編程不僅可以自動生成加工程序，還可以在鉆孔前預覽孔位。
6.配備鏈板式自動排屑器和集屑小車。冷卻系統配有紙過濾器、高壓內冷泵和低壓外冷泵，用于刀具的內冷或外冷。
