型號參數		單位	HMC500APC	HMC630APC	HMC630SAPC	HMC800APC
行程	立柱移動行程（X軸）	毫米	800	1050	1050	1400
	主軸箱移動行程（Y軸）	毫米	750	900	750	950
	工作臺移動行程（Z軸）	毫米	850	1000	900	1370
	主軸端面至工作臺中心距離	毫米	100-850	100-1000	130-1030	100-1050
	主軸中心至工作臺面距離	毫米	100-950	140-1160	0-750	150-1420
進給	X軸快移速度	毫米/分鐘	48000	36000	20000	36000
	Y軸快移速度	毫米/分鐘	48000	36000	20000	36000
	Z軸快移速度	毫米/分鐘	48000	36000	20000	36000
	X/Y/Z軸切削進給速度	毫米/分鐘	20000	20000	10000	20000
工作臺	工作臺尺寸	毫米	500*500	630×630	630x 700	800×800
	工作臺數量		2	2	2	2
	工作臺分度型式	。	1（0.001）	1（0.001）	1（0.001）	1（0.001）
	工作臺最大載荷	公斤	500	1200	950	2000
	工作臺面T型槽尺寸(槽數x寬槽x槽距)	毫米	14x5x 100	18x5x125	5x18x125	22x5x 160
	托盤交換時間	秒	15	16	20	18
主軸	主軸錐孔		ISO50	ISO50	ISO50	ISO50
	主軸電機功率	千瓦	11/15	15/18.5	15/18.5	18.5/22
	主軸轉速	rpm	20-6000	20-6000	20-6000	20-6000
	主軸最大扭矩(連續/30min)	牛米	140/191	249/307	249/307	520/619
	拉釘規格		MAS403 P50T-1	MAS403 P50T-1	MAS403 P50T-1	MAS403 P50T-1
精度	X/ Y/Z軸定位精度	毫米	0.01	0.01	0.018	0.01
	X/Y/Z軸重復定位精度	毫米	0.006	0.008	0.01	0.008
	B軸定位精度	“	±4(±15)	±4(+15)	±15	±4(±15)
	B軸重復定位精度	“	±1(±6)	±1(±6)	±4	±1(±6)
刀庫	刀庫容量	噸	40/60	40/60	32/40	40/60
	最大刀具直徑	毫米	Φ125/250	Φ125/250	Φ125/250	Φ125/250
	最大刀具長度	毫米	400	400	300	400
	最大刀具重量	公斤	25	25	18	25
	換刀時間	秒	3.5	3.5	4.5	3.5
其他的	機床裝機總功率	千瓦	40	50	45	50
	機床外形尺寸(LWH)	毫米	6700x4200x3350	7600x4200x3650	6500x4100x3450	8400×5000×3850
	機床重量	公斤	16000	22000	16000	26000

產品特點：

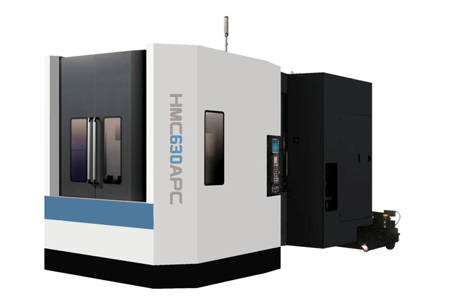

HMC系列是本公司在吸收國內外先進機床設計理念的基礎上設計開發的臥式加工中心。

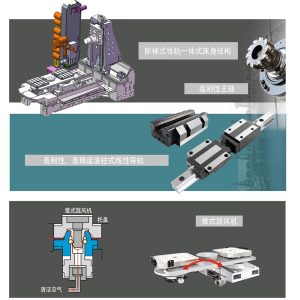

本機采用T型床身結構設計，采用高剛性滾柱直線導軌，導軌跨距大，機床整體剛性好，承載能力強；配備高精度回轉工作臺，交換時間短，交換臺定位精度高；機器在加工零件的同時可以進行下一個零件的組裝，節省工件裝夾時間，提高工作效率；

該機特別適用于大中型箱體多面體零件的批量加工。一次完成銑、鏜、鉆、攻絲等工序，大大提高了加工效率。

產品描述：

序號	標準配置	序號	可選配置
1	24 把機械手刀庫	1	32把機械手鏈式刀庫
2	主軸氣幕防塵系統	2	40 把機械手鏈式刀庫
3	工件冷卻系統	3	中心出水主軸（配高壓冷卻裝置）
4	等分度數控回轉工作臺	4	ZF齒輪箱傳動
5	自動潤滑系統	5	主軸油冷裝置
6	螺旋排屑裝置	6	任意分度數控回轉工作臺
7	鏈板式提升排屑器	7	刮板式提升排屑器
8	整體防護護罩	8	三軸光柵尺控制
9	工具箱	9	刀具檢測裝置
10	地腳螺栓及墊塊	10	工件檢測裝置
		11	開門保護裝置（防護門）
		12	手提吹屑空氣槍
		13	機臺清洗水槍
		14	簡易油水分離器
