| 名稱 | 單位 | JC21-25T | JC21-40T | JC21-63T | JC21-80T | JC21-100T | |
| 公稱力 | Kn | 250 | 400 | 630 | 800 | 1000 | |
| 公稱力行程 | mm | 6 | 6 | 8.5 | 8.5 | 10 | |
| 滑塊行程 | mm | 80 | 80 | 120 | 120 | 130 | |
| 滑塊行程次數 | times/min | 60 | 50 | 50 | 50 | 45 | |
| 最大裝模高度 | mm | 220 | 250 | 270 | 270 | 340 | |
| 裝模高度調節量 | mm | 45 | 60 | 80 | 80 | 100 | |
| 滑塊中心到機身距離 | mm | 230 | 210 | 260 | 260 | 280 | |
| 工作臺尺寸 | mm | 400*600 | 410*630 | 480*710 | 480*800 | 500*900 | |
| 工作臺板孔尺寸 | mm | 210 | 150 | 220 | 220 | 180 | |
| 工作臺板厚度 | mm | 50 | 65 | 90 | 90 | 95 | |
| 滑塊底面尺寸 | mm | 180*200 | 190*210 | 270*310 | 270*310 | 320*400 | |
| 模柄孔尺寸 | mm | 40*60 | 50*70 | 50*70 | 50*70 | 60*75 | |
| 立柱間距 | mm | 250 | 260 | 350 | 350 | 420 | |
| 電動機 | 型號 | Y100L | Y112M | Y132S | Y132S | Y132M | |
| 功率 | kw | 4/2.2 | 4/4 | 6/5.5 | 6/7.5 | 4/7.5 | |
| 機身最大傾斜角 | ° | 25 | 25 | 25 | 20 | 20 | |
| 外形尺寸 | mm | 1200*880*2075 | 1500*1100*2250 | 1850*1300*2680 | 1850*1300*2680 | 1880*1450*2900 | |
| 整機重量 | Kg | 2100 | 2960 | 4500 | 4600 | 6000 | |

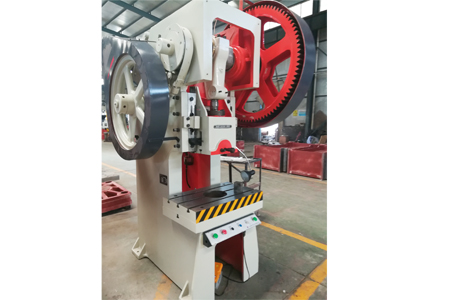

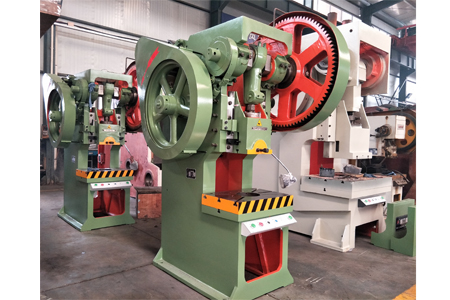

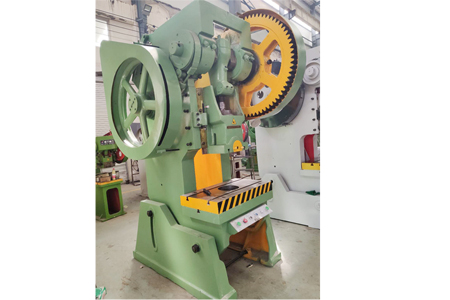

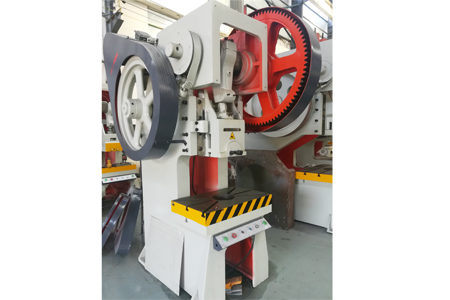

JC21系列機械沖床是采用一體化的特殊鑄鐵合金，高剛性及抗震性。滑塊以長型導路設計，配備滑塊平衡裝置，確保運轉精密與穩定。曲柄滑塊機構是剛性的，因而滑塊的運動是強制性的，滑塊每分鐘行程次數及運動曲線都是固定不變的。它具有開式機身，工作在三個方向是敞開的，裝、卸模具和操作都比較方便。其機身通過調整可以傾斜一定角度，以便于沖壓件或邊角料從模具上滑下，這為實現沖壓機械化和自動化提供了良好的條件。
特點：
1、高剛性、高精度機架，采用鋼板焊接，并經熱處理、消除了機身锝內應力以使設備長期穩定工作不變形。結構件負荷均勻，鋼性平衡，性能穩定。
2、設備主要部件曲軸、齒輪、傳動軸等部位均經硬化熱處理后在研磨加工都有很高的耐磨性，長期性能穩定，確保了高精度穩定的要求。
3、操作性能可靠、安全，采用了區別于傳統的剎車器，離合器/剎車器的組合裝置具有很高的靈敏度，再加上高端設備通用的雙聯電磁控制閥以及過負荷保護裝置，確保了滑塊高速運動及停止的精確與安全性。
4、生產自動化、省力、效率高，80噸開式可傾沖床可搭配相應的自動送料裝置，具有送料出錯檢測、預裁、預斷裝置，可完全實現自動化生產，成本低，效率高。
5、滑快調整分為手動調整電動調整，方便可靠、安全、快捷，精度可達0.1mm。
6、C型機身，方便裝模與較大尺寸材料的加工，機身可傾設計，便于工件與模具的分離，采用優質鑄造床身，并經過時效處理，有效消除內應力，不易變形，吸震性好。整機設計新穎，外觀美觀，結構緊湊，使用方便，操作簡便安全應用廣泛。
7、設備主要部件曲軸、齒輪、傳動軸等部位均經硬化熱處理后在研磨加工都有很高的耐磨性，長期性能穩定，確保了高精度穩定的要求，曲軸橫放，維修方便。
