| 名稱 | 單位 | JF21-63T | JF21-80T | JF21-100T | JF21-125T | JF21-160T | JF21-200T | |
| 公稱力 | Kn | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
| 公稱力行程 | mm | 8 | 4.5 | 5 | 5 | 6 | 6 | |
| 滑塊行程 | mm | 120 | 120 | 140 | 160 | 180 | 200 | |
| 滑塊行程次數 | times/min | 60 | 50 | 50 | 50 | 45 | 40 | |
| 最大裝模高度 | mm | 360 | 300 | 320 | 370 | 350 | 45 | |
| 裝模高度調節量 | mm | 90 | 80 | 90 | 100 | 110 | 110 | |
| 滑塊中心到機身距離 | mm | 260 | 300 | 350 | 360 | 390 | 430 | |
| 工作臺尺寸 | mm | 480*750 | 570*860 | 650*1000 | 700*1100 | 760*1200 | 840*1400 | |
| 工作臺板孔尺寸 | mm | 150 | 160 | 160 | 160 | 180 | 200 | |
| 工作臺板厚度 | mm | 90 | 90 | 110 | 120 | 150 | 180 | |
| 滑塊底面尺寸 | mm | 280*320 | 430*560 | 400*580 | 520*620 | 580*700 | 650*880 | |
| 模柄孔尺寸 | mm | 50*70 | 65*80 | 65*80 | 70*80 | 70*100 | 70*100 | |
| 立柱間距 | mm | 320 | 590 | 640 | 640 | 660 | 820 | |
| 電機 | 型號 | Y132S | Y132M | Y132M | Y160L | Y180L | Y180L | |
| 功率 | kw | 7.5 | 4/7.5 | 4/7.5 | 6/11 | 6/15 | 6/15 | |
| 外形尺寸 | mm | 1570*1225*2460 | 1915*1385*2820 | 2100*1390*3000 | 1900*1400*3350 | 2040*1480*3300 | 2370*1600*3600 | |
| 整機重量 | Kg | 3700 | 7500 | 9200 | 9800 | 13200 | 19500 | |

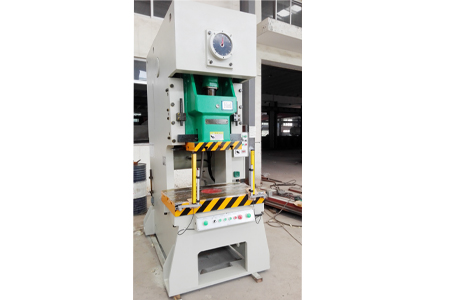

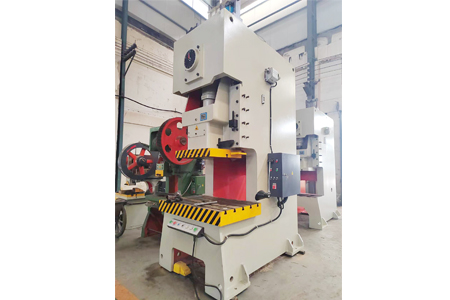

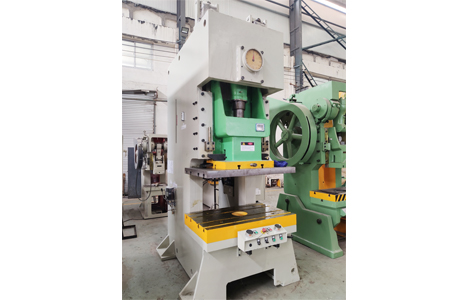

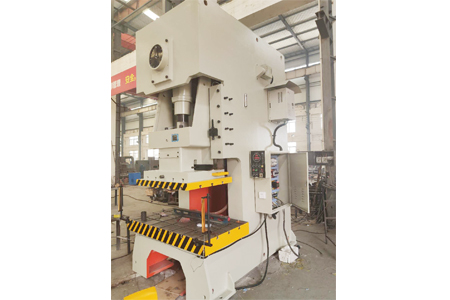

JF21系列氣動沖床結構簡單，采用氣動技術，實現一臺空壓機可以同時供多臺氣動沖孔機工作，較電動沖床更加節能。減少電耗損。操作簡單，安全型較高，采用腳踏開關來控制電磁閥，結構簡單，故障率低，提高生產效率。采用進步的光電保護技術，可以實現安全性能的大幅提升，電腦計數與程序的配合，可以實現無人值守的加工流程，大大提升了工作的效率，降低生產的成本。
JF21系列氣動沖床適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。廣泛應用于電器、車輛、拖拉機、礦山機械、五金工具、機械制造等工業領域。
特點：
1、干式離合、鋼板氣動沖床鋼板焊接高剛度機身；
2、主電機采用西門子電機，組合式干式氣動摩擦離合器、制動器；
3、齒輪副浸油潤滑，矩形六面加長導軌；
4、液壓過載保護裝置，電動調模，數碼顯示；
5、滑塊裝設了上提式平衡缸裝置 進口雙聯電磁閥；
6、電動濃油強制潤滑系統；平衡缸采用手動稀油潤滑系統；
7、配一組吹件裝置；品牌PLC控制；
8、品牌接觸器、按鈕、指示燈；
9、可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備。
