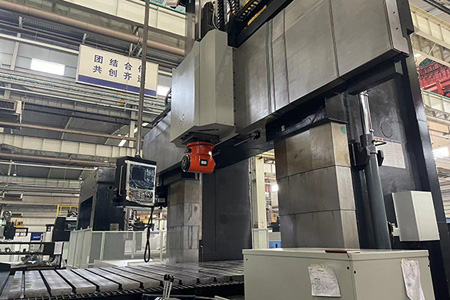

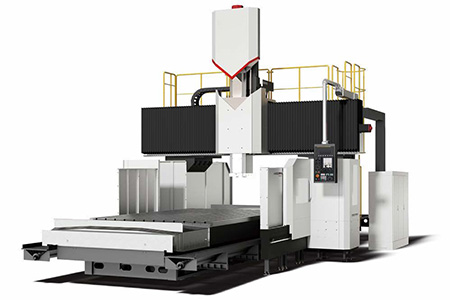

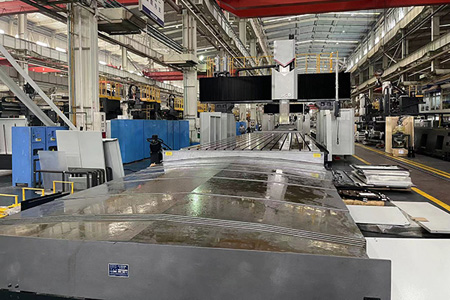

LMX-40170 龍門加工中心
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 項目 | 主要參數 | |||
| 加工范圍 | X軸行程 | mm | 17000 | |
| Y軸行程 | mm | 4400(工作)+150(換刀) | ||
| Z軸行程 | mm | 1250 | ||
| 龍門有效寬度 | mm | 4100 | ||
| 主軸端面到工作臺面距離 | mm | 150～1400 | ||
| 工作臺 | 工作臺有效尺寸 | mm | 3000×16000 | |
| 工作臺承重 | t/㎡ | 5 | ||
| T型槽規格（寬×間距） | mm | 28×250?(Y向) | ||
| 進給驅動 | 最大切削速度X/Y/Z | m/min | 6/6/6 | |
| 快速移動速度X/Y/Z | m/min | 10/15/10 | ||
| 最小步進當量 | mm | 0.001 | ||
| 主軸 | 驅動方式 | 全齒輪傳動 | ||
| 主軸轉速 | rpm | 10-3500 | ||
| 主軸功率（S1/S6-40％） | kW | 30/37 | ||
| 主軸扭矩（S1/S6-40％） | Nm | 1860/2300 | ||
| 主軸錐度及規格 | ISO7:24NO50 | |||
| 拉釘形式 | mm | P50T-2-MAS403 | ||
| 滑枕截面 | mm | 450×450 | ||
| 刀庫
(可選配) |
刀庫容量 | No. | 24 | 40、60 |
| 刀庫形式 | 立式 | 立臥 | ||
| 刀柄 | BT50 | |||
| 刀具最大直徑（相鄰空位） | mm | Φ110/Φ220 | ||
| 刀具最大長度 | mm | 400 | ||
| 刀具最大重量 | Kg | 20（立式）/25(立臥) | ||
| 定位精度
（執行標準GB/T 17421.2-2000） |
X軸 | mm | 0.080帶光柵尺 | |
| Y軸 | mm | 0.037(0.030帶光柵尺) | ||
| Z軸 | mm | 0.020 (0.015帶光柵尺) | ||
| 重復定位精度
（執行標準GB/T 17421.2-2000） |
X軸 | mm | 0.043帶光柵尺 | |
| Y軸 | mm | 0.025(0.019帶光柵尺) | ||
| Z軸 | mm | 0.013 (0.010帶光柵尺) | ||
| 其他 | 電源總?cè)萘?/td> | kVA | 100 | |
| 數控系統 | T | FANUC 0iMF | ||
機器用途：
LMX-40170動立柱龍門架產品繼承了傳統龍門機床基礎框架剛性強、結構對稱、穩定性強的優點，并引進國際先進的設計理念。工作臺固定，龍門框架移動，通過優化布筋結構，合理分布質量，使整機剛性強，動態特性佳。具備銑削、鏜削、鉆削（鉆、擴、鉸）、攻螺紋、锪削等多種加工功能，適用于船舶、新能源、航空航天、汽車、工程機械、包裝、軌道交通、五金橡膠等。
主要結構
機床為工作臺固定，龍門框架移動結構。整機由工作臺、床身、拖板、立柱、橫梁、滑鞍、滑枕、主軸、變速箱、主軸恒溫冷卻系統、坐標軸集中潤滑系統、機床氣動液壓系統、Z軸液壓平衡系統、工作臺兩側自動排屑裝置、刀具水冷系統、大容量水箱、龍門隨動操作間、以及電控系統等部件組成。
各坐標軸定義：
X軸：龍門框架在床身上沿導軌作前后縱向運動；
Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；
C軸：附件銑頭繞z軸做回轉分度定位運動（選配附件頭時）
標準設備
| 序號 | 名???稱 | 數量 |
| 1 | 地腳螺栓及機床墊鐵 | 1套 |
| 2 | 機床運輸保護及固定支架 | 1套 |
| 3 | 常用維修工具 | 1套 |
| 4 | 通訊電纜 | 5米 |
可選設備
| ?序號 | 設備型號 | 技術參數 |
| 1 | 通用交流頭 | 15kW/4000rpm C:2.5° index, A:1° index |
| 2 | ?BLUM 對刀儀 | ?激光控制NT |
| 3 | ?臂式立式彈匣 | ?40T臺灣/BT50 |
| 4 | ??保護罩 | ATC側B型 |
| 5 | ?BLUM 工件測頭 | TC60 |
| 6 | ?全封閉 | W/O?Top |
