項目		單位	規格
主要參數	床身上最大回轉直徑	mm	Φ360
	刀架上最大加工直徑	mm	Φ140
	最大加工長度	mm	300
主軸及卡盤參數	主軸頭形式(卡盤)		A2-5 (6寸)
	主軸電機功率	kw	5.5
	主軸最高轉速	rpm	4000
	主軸孔直徑	mm	Φ48
	棒料通徑	mm	Φ40
進給部分參數	X/Z軸絲桿規格		25×10/32×10
	X軸極限行程	mm	170
	X軸電機扭矩	N.M	6
	X/Z軸線軌規格	mm	30/30
	Z軸極限行程	mm	350
	Z軸電機扭矩	N.M	6
	X、Z軸連接方式		直聯
刀塔	刀塔		臥式8工位
尾座部分	套筒直徑	mm	Φ65
	套筒行程	mm	60
	尾座最大行程	mm	200
	尾座套筒錐孔	＃	莫氏4
外形重量	床身形式及斜度		整體式/45°
	長寬高	mm	2200x1600x1850
	重里(約重)	kg	2400

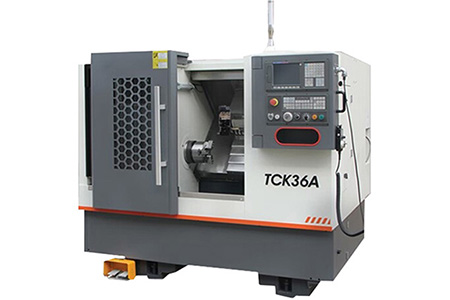

機床描述：?本機床是一種高速、高精度、高可靠性的斜床身機床。床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度；該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。主軸單元在恒溫室內組裝。組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
