項目		單位	參數
主要參數	床身上最大回轉直徑	mm	Φ400
	橫溜板最大回轉直徑	mm	Φ140
	最大加工長度	mm	400 (排刀) /300 (刀塔)
	X軸最大行程	mm	400
	Z軸最大行程	mm	500
	主軸電機功率	KW	5.5伺服
主軸參數	主軸最高轉速	rpm	3500rpm
	夾持形式		液壓夾頭/卡盤
	主軸變速級數		無極變速
	主軸端部代號		A2-5
	主軸通孔直徑	mm	Φ56
	主軸拉管內徑	mm	Φ45
進給部分參數	快移速度	m/min	X:24 Z:24
	切削進給速度	mm/min	1-15000
	X/Z向電機扭矩	Nm	6/6
	刀桿截面		20×20
	刀架	mm	排刀/刀塔
	X/Z向重復定位精度	mm	±0.003
外形重量	外形尺寸(長X寬X高)	L	2390x1530x1780
	床身形式及斜度		整體式/45度
	整機重量	mm	2600

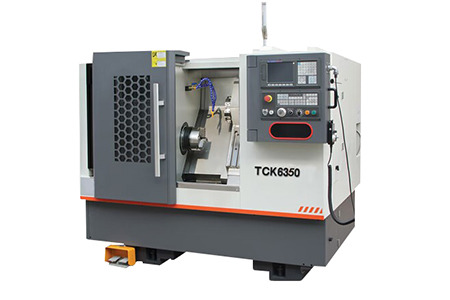

機床描述：?本機床是一種高速、高精度、高可靠性的斜床身機床。床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度；該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。主軸單元在恒溫室內組裝。組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
